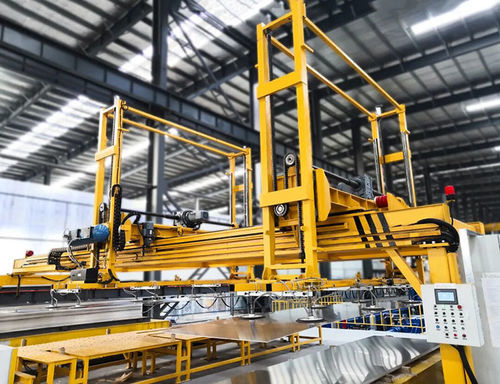

Вакуумная траверса 4 точки Fully Automatic Plate Handling Workstation

для применения в авиакосмической промышленностидля бетонной пластиныдля пластин

Обзор
Станция обработки плит Weihua состоит из системы транспортировки, системы центрирования и системы автоматического управления. Предназначена для автоматической обработки, перемещения и укладки различных плитных материалов на промышленных линиях.

Характеристики

• No damage: Подъёмное устройство вакуумного присасывания с функцией датчика, защищающее поверхность плиты при перемещении.
• Stable: Жёсткие подъёмные и ходовые механизмы обеспечивают надёжную работу и стабильные циклы.
• Precision: Серводвигатель, линейные направляющие и зубчатая рейка обеспечивают повторяющуюся точность позиционирования 1 мм и точность укладки 3 мм.
• Unmanned operation: PLC-контроль и онлайн-интеграция с листообрабатывающими станками и транспортёрами позволяют организовать автоматизированные линии без оператора.
• Strong expansibility: Модульная конструкция позволяет адаптировать систему под разные типы плит и интегрировать с периферийным оборудованием.

Преимущества в работе

• Функция открытия при постоянном давлении системы для автоматического захвата и сброса, повышающая автоматизацию и адаптивность при снижении энергопотребления.
• Модульные компоненты присосок упрощают установку, наладку и обслуживание.
• Интеллектуальное обнаружение и управление всеми движениями обеспечивают надёжную безоператорную работу.
• Четыре гибкие вакуумные присоски минимизируют контакт с поверхностью и предотвращают повреждение плит.

Вакуумное подъёмное устройство Weihua

• Работает за счёт откачки воздуха из полости присоски вакуумным насосом для создания вакуума.
• Сохранение захвата при отключении питания для повышения безопасности.
• Быстрое захватывание и отпускание для высокой цикловой эффективности.
• Низкое потребление энергии благодаря функции активации при постоянном давлении.
• Отсутствие загрязнений при использовании воздуха в качестве рабочего вещества и низкий уровень шума.
• Применяется в отраслях стали и алюминия, производстве бетонных изделий, авиационной промышленности, трубопроводах нефти и газа, лопастях ветряных турбин и тоннелестроении.

Области применения

• Обработка плит из стали и алюминия
• Производство железобетонных панелей
• Обработка и сборка авиационных компонентов
• Изготовление лопастей ветряных турбин и трубопроводов

Технические характеристики

• Состав: Handling system, Centering system, Automatic control system.
• Подъёмный механизм: Вакуумное присасывающее подъёмное устройство с функцией датчика; привод от вакуумного насоса.
• Присоски: 4 гибкие вакуумные присоски; модульные блоки присосок для удобного обслуживания.
• Привод и движение: Серводвигатель, линейное руководство, зубчатая рейка.
• Точность позиционирования: Repeat positioning accuracy 1 mm; Repeat stacking accuracy 3 mm.
• Управление: PLC-контроль; поддержка онлайн-работы с листоподаточными машинами и транспортёрами.
• Функции: Функция открытия при постоянном давлении для автоматического захвата/сброса; удержание при отключении питания.
• Преимущества: Высокая степень автоматизации, широкая адаптивность, низкое энергопотребление, низкий уровень шума, отсутствие загрязнений.
