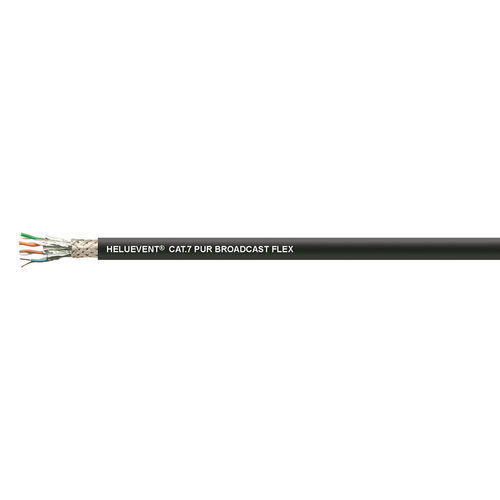

Электрический кабель для передачи данных HELUEVENT® BROADCAST FLEX

парамииз медиполиуретановый

Краткое описание продукта
Устойчив к УФ-излучению. Очень гибкий. Безгалогенный. PiMF: пара в металлической фольге.

Данные изделия
Номер изделия: 11029360
Наименование изделия: HELUEVENT® CAT.7 S/FTP PUR BROADCAST FLEX 4 x 2 x AWG 26/7
AWG (примерно): -
Внешний Ø мм (примерно): 7,2
Cu-фактор на км: 17,5
Вес кг/км (примерно): 45,0
Базовая цена меди EUR / 100 кг: 150
Метры в упаковке: 100, 500, 1000
Возможна резка по длине: да
EAN / GTIN: 4060892563416
Таможенный тарифный номер: 85444920

Технические данные
Кабель Ethernet / Cat. 7 в соответствии с ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2; PoE Тип 1-4
Температурный диапазон: гибкий 0°C до +50°C; фиксированный -40°C до +80°C
Номинальное напряжение: 80 V AC/DC
Испытательное напряжение жил/жил: 1000 V DC
Испытательное напряжение жил/экран: 1000 V DC
Сопротивление проводника при 20°C: макс. 125 Ом/км
Сопротивление петли при 20°C: макс. 250 Ом/км
Взаимная емкость (ном.): прибл. 43 пФ/м
Относительная скорость распространения: прибл. 75%
Характеристическое сопротивление при 20°C: при 100 MHz, 100 Ом ± 5 Ом
Время распространения сигнала: 460 нс/100 м
Разница времени распространения (delay skew): макс. 10 нс/100 м
Минимальный радиус изгиба: гибкий 8 x внешний Ø; фиксированный 4 x внешний Ø

Конструкция

• Голая медная жила, размеры по AWG
• Изоляция жил: вспененный PE
• Идентификация жил: цветовая маркировка, пары: №1: белый/синий; №2: белый/оранжевый; №3: белый/зелёный; №4: белый/коричневый
• Жилы скручены в пары с оптимальной длиной шага
• Экран: по парам, пластиково-ламинированная алюминиевая фольга (St)
• Пары скручены с оптимальной длиной шага
• Экранирование: оплётка из лужёных медных проводов, покрытие прибл. 46%
• Защитная лента
• Наружная оболочка: PUR
• Цвет оболочки: чёрный
• Маркировка длины: в метрах

Свойства

• Устойчивость к УФ-излучению
• Безгалогенный

Область применения
HELUEVENT® CAT.7 PUR BROADCAST FLEX — это кабель передачи данных для студийных и вещательных приложений в музыкальной индустрии. Обладает высокой гибкостью и специальной наружной оболочкой PUR. Подходит для внутренней и наружной прокладки, но не для прямой подземной укладки. Поддерживает Audio over IP (AoIP), Video Ethernet; IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; FDDI; ATM.

Примечания

• Размеры жил указаны в системе измерения AWG, метрические сечения (мм²) приведены приблизительно и предназначены только для ориентира.

Характеристики / технические спецификации

• Категория: Cat. 7 (Ethernet кабель)
• Стандарты: ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2
• Температурный диапазон: гибкий 0°C до +50°C; фиксированный -40°C до +80°C
• Номинальное напряжение: 80 V AC/DC
• Испытательное напряжение жил/жил и жил/экран: 1000 V DC
• Сопротивление проводника при 20°C: макс. 125 Ом/км
• Сопротивление петли при 20°C: макс. 250 Ом/км
• Взаимная емкость (ном.): прибл. 43 пФ/м
• Скорость распространения: прибл. 75%
• Характеристическое сопротивление (20°C, при 100 MHz): 100 Ом ± 5 Ом
• Время распространения: 460 нс/100 м
• Разница времени распространения: макс. 10 нс/100 м
• Минимальный радиус изгиба: гибкий 8 x внешний Ø, фиксированный 4 x внешний Ø
• Внешний Ø (прибл.): 7,2 мм
• Вес (прибл.): 45,0 кг/км
• Материал оболочки: PUR (чёрный)
• Экранирование: пары с пластиково-ламинированной алюминиевой фольгой (St) + оплётка из лужёных медных проводов (покрытие прибл. 46%)
• Маркировка длины: в метрах
• Длины в упаковке: 100 м, 500 м, 1000 м
• Поддерживает PoE Тип 1-4 и несколько сетевых протоколов (10Base-T, 100Base-T, 1000Base-T и т.д.)
