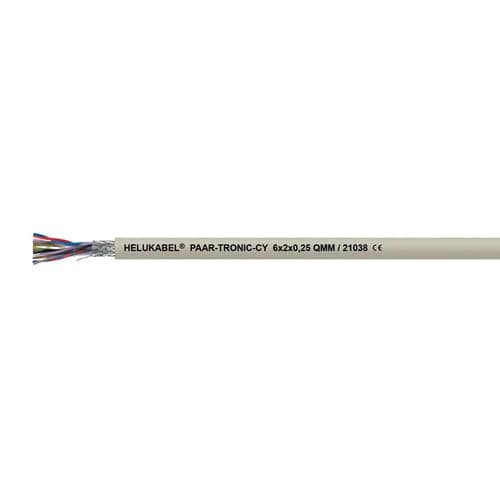

цветовой код DIN 47100
с дренажным проводом
Предпочтительный по ЭМС тип
Пиковое рабочее напряжение - 350 В (не для монтажа на токах большой мощности)
Испытательное напряжение жила/жила - 1200 В
Испытательное напряжение жила/экран - 800 В
Пробивное напряжение - 2400 В
Взаимная емкость жила/жила - при частоте 800 Гц
0.14 - 0,25 мм²: прибл. 100 пФ/м
0.34 - 1,5 мм²: около 150 пФ/м
Взаимная емкость ядро/экран - при 800 Гц
0.14 мм²: ок. 240 пФ/м
0.25 мм²: ок. 270 пФ/м
Емкостная связь k1 - при 800 Гц, макс. 300 пФ/100 м
Характеристический импеданс - 78 Ом,
(приблизительное значение)
Индуктивность - примерно 0,65 мГ/км
Сопротивление связи - на частоте 30 МГц, прибл. 250 Ом/км
Минимальный радиус изгиба - гибкий 10x Внешний Ø
фиксированный 5x Внешний диаметр
Медный провод голый, 0,5-1,5 мм²: тонкая скрутка в соответствии с DIN VDE 0295 Class 5 / IEC 60228 Class 5
Структура провода:
0.14 мм²: прибл. 18 x 0,1 мм
0.25 мм²: ок. 14 x 0,15 мм
0.34 мм²: 7 x 0,25 мм
Изоляция жил: ПВХ согласно DIN VDE 0207-363-3 / DIN EN 50363-3 (компаунд типа TI2)
Идентификация жил по DIN 47100 (парная скрутка), цветовая кодировка
x = без защитного проводника
Жилы скручены в пары с оптимальной длиной укладки, пары скручены в слои с оптимальной длиной укладки
Обмотка фольгой
Дренажный провод, луженая медь
Экран: плетеный экран из медных луженых проволок, покрытие примерно 85%
Внешняя оболочка: ПВХ по DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 (компаунд типа ТМ2)
Цвет оболочки: серый (RAL 7032)
Маркировка длины: в метрах
устойчивость к воздействию: масло,
подробнее см. раздел "Техническая информация"
материалы, используемые при производстве, не содержат кадмия, силикона и веществ, отрицательно влияющих на смачиваемость лаков
---
