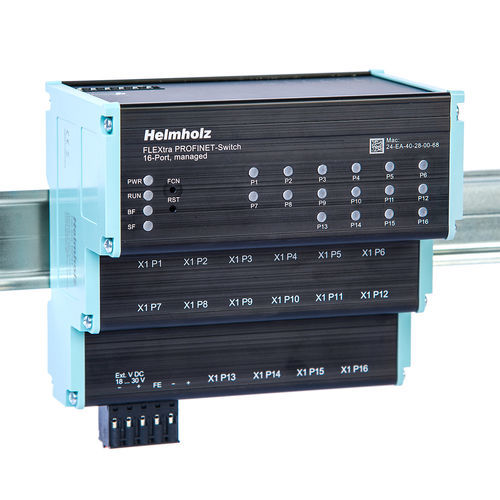

Управляемый коммутатор Ethernet FLEXtra STAGE

8 портов12 портов16 портов

Управляемый 16-портовый коммутатор FLEXtra PROFINET может использоваться для объединения в сеть компонентов PROFINET со скоростью 100 Мбит/с, а также узлов Ethernet со скоростью до 1000 Мбит/с. Таким образом, возможна связь между уровнем управления и машиной или смешение компонентов Ethernet и PROFINET в одном коммутаторе. Приоритет PROFINET в соответствии с классом соответствия B для компонентов машины всегда гарантирован. Одной из важнейших функций PROFINET-коммутатора является приоритезация трафика PROFINET-телеграмм в сети машины. Управляемый коммутатор может различать, является ли сообщение веб-запросом, передачей файла FTP, медиапотоком или PROFINET-телеграммой. В случае высокой нагрузки на передачу важные сообщения могут быть приоритизированы, чтобы предотвратить потерю сообщений компонентами машины. Поддерживаемые протоколы PROFINET, такие как LLDP, DCP или диагностические сигналы тревоги, можно легко параметрировать и управлять ими. Помимо PROFINET, для управления сетью Ethernet доступны такие функции, как SNMP, NTP, VLAN, зеркалирование портов, сопоставление QoS/CoS и обширная статистика. При необходимости конфигурация может быть сохранена на SD-карте или загружена для ввода в эксплуатацию. Практичный дизайн с продуманным расположением Ethernet-гнезд позволяет экономить место в шкафу управления. Светодиодные индикаторы состояния на верхней панели PROFINET-коммутатора FLEXtra, которые всегда хорошо видны, позволяют легко проводить диагностику даже при полном подключении. Кроме того, коммутатор FLEXtra PROFINET поддерживает управление портами через входы и индикацию состояния портов через выходы. Биты в образе PROFINET-IO коммутатора могут использоваться в качестве входов и выходов, а также 4 цифровых входов и 2 цифровых выходов с напряжением 24 В.
