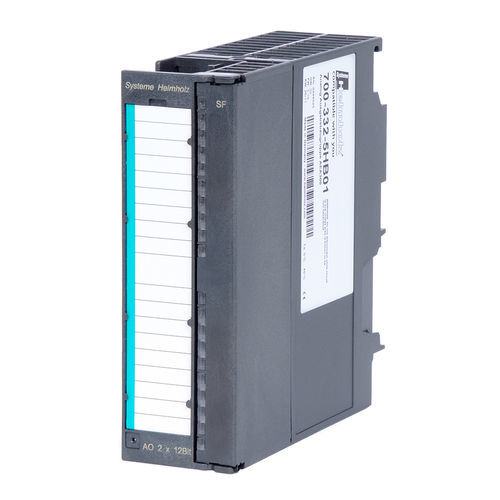

Аналоговый выходной модуль 700-332-5HB01

многоканальныймонтируемый на DIN-рейке

2-канальный модуль аналогового вывода предназначен для подключения аналоговых исполнительных устройств для выхода по напряжению и току в диапазоне до ±10 В или ±20 мА. Сигнальные линии подключаются к соответствующим передним разъемам и могут быть промаркированы в поле для этикеток. Модуль полностью конфигурируется с помощью программного обеспечения. Общая информация Номер для заказа700-332-5HB01 Название изделияAEA 300, 0-10 В/ 4 -20 мА, 2-канальный Объем поставкиAEA 300, 0-10 В/ 4 -20 мА, 2-канальный Размеры (ДхШхГ)116 x 40 x 125 мм ВесПриблизительно 220 г Диагностическая сигнализацияДа, параметрируемая ДиагностикаКрасный светодиод для индикации групповых ошибок Напряжение нагрузки L+/L-24 В DC Экранированный200 М Рассеиваемая мощность (номинальный режим работы)-типа 3 Вт Передние разъемы20-контактные Диапазоны выходов Выходы напряжения0 ... 10 В, ±10 В, 1 ... 5 В Токовые выходы4 ... 20 мА, ±20 мА, 0 ... 20 мА Диапазоны измерения / сопротивление нагрузки С выходами по напряжению мин.1 кОм С токовыми выходами макс.500 Ω При емкостной нагрузке макс.1 мкФ При индуктивной нагрузке макс.10 mH Защита от короткого замыкания Защита от короткого замыканияДа Ток короткого замыканияМакс. 25 мА Напряжение холостого хода макс. 18 V Изоляция от шины объединительной платыДа Предел оперативной погрешности во всем диапазоне температур Вход напряжения±0,5% Токовый вход±0,6% Предел основной погрешности при 25 °C Вход напряжения±0,4 % Токовый вход±0,5 % Потребляемый ток Внешний240 мА Внутренний (шина объединительной панели)100 мА Условия окружающей среды Температура окружающей среды0 °C ... +60 °C Температура транспортировки и хранения-25 °C ... +75 °C Степень загрязнения2 Степень защитыIP20 ОдобренияCE
