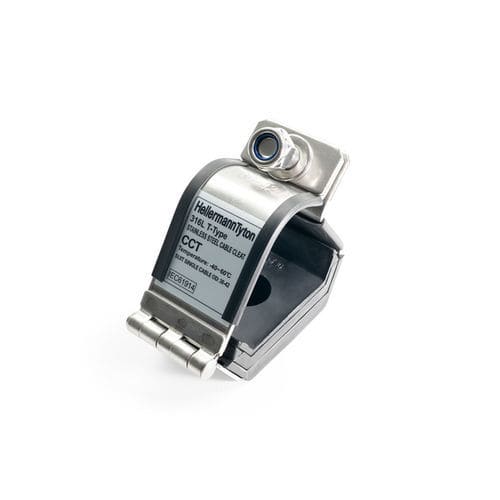

Крепежный хомут из нержавеющей стали CCT128-SS316L/PO-ML

с винтовым креплениемогнестойкиймногоразовый

Описание
Кабельный хомут CCT128 в конфигурации trefoil фиксирует и поддерживает трехфазные пучки кабелей в трефойл-расположении, обеспечивая выравнивание и удержание в нормальном режиме и при коротких замыканиях. Разработан для условий с высокими токами короткого замыкания, ограничивает перемещение кабелей под воздействием электромагнитных сил, защищая оборудование и персонал и обеспечивая соответствие нормативным требованиям.

Ключевые характеристики

• Соответствует IEC 61914:2021
• Материал корпуса: нержавеющая сталь морского класса SS316L
• Поставляется с крепежом SS316L (болты M8, M10 или M12) и нейлоновой контргайкой
• Крепление винтовое (M10 поставляется в комплекте)
• Защитная изоляция из полиолефина
• Удерживает кабель при электромеханических силах, возникающих при КЗ
• 180 kA пик при 300 мм; 125 kA пик при 600 мм
• Очень высокая ударопрочность (боковая нагрузка в среднем 25 кг; осевая испытание пройдено)
• Испытание игольчатым пламенем: 30 секунд
• Тест на устойчивость к УФ: 1000 часов

Базовые данные
Диаметр кабеля max: 128 мм
Диаметр кабеля min: 119 мм
Цвет: металл (ML)
Описание: Кабельный хомут в конфигурации trefoil, изготовлен из SS316L с защитной полиолефиновой изоляцией для применений, где силы короткого замыкания представляют риск для оборудования и людей.
Метод крепления: винтовой монтаж
Ключевые свойства продукта: защитная изоляция
Материал: нержавеющая сталь (SS316L), полиолефиновый компаунд (PO)
Механические свойства: очень высокая ударопрочность
Тип крепёжного винта: винт M10 (в комплекте)
PART DESCRIPTION: CCT128-SS316L/PO-ML
Содержимое упаковки: 1 пакет (EA)
Семейство продуктов: Cable Cleat Trefoil
Группа продуктов: Кабельные хомуты нержавеющая сталь
Краткое описание: Кабельный хомут trefoil, SS316L, для диаметров кабеля 119–128 мм, IEC 61914:2021
Тип: CCT128
Типичное применение: Фиксация и поддержка электрических кабелей в системах прокладки кабелей; поддержание выравнивания и удержания при нормальной работе и при коротких замыканиях
УФ-стабилизирован: Да
Вариант: TREFOIL
Вес/ед.: 1.5 kg

Размеры продукта
Диаметр пучка: 119–128 мм
Диаметр пучка max.: 128 мм
Диаметр пучка min.: 119 мм
Глубина (D): 210 мм
Высота (H): 265 мм
Подходит для сечения: 2500 мм²
Толщина (T): 2.1 мм
Ширина (W): 295 мм

Технические характеристики
Коррозионная стойкость: Да
Соответствие ELV (Статья 4 - 2): Да
Огнестойкость: Да
Горючесть: невоспламеняющийся
Без галогенов: Да
Опасные грузы: Нет
Рабочая температура: -40 °C до +60 °C
Соответствие ROHS: Да
Устойчивость к силам короткого замыкания: для среднего/высокого напряжения
Многоразовое использование: Да
Стандарты: IEC 61914:2021

Логистика и упаковка
Страна происхождения: CN
Таможенный код: 73269098
GTIN-13 / EAN: 4031026790954
Упаковка 1 - Кол-во: 1 (мешок)
Упаковка 1 - Тип: мешок
Упаковка 1 - Вес: 1.5 kg
Упаковка 3 - Высота: 0.27 m
Упаковка 3 - Длина: 0.46 m
Упаковка 3 - Кол-во: 10 (картон)
Упаковка 3 - Тип: картон
Упаковка 3 - Объём: 0.0447 m³
Упаковка 3 - Вес: 15.93 kg
Упаковка 3 - Ширина: 0.36 m
Упаковка 4 - Высота: 1.224 m
Упаковка 4 - Длина: 1.2 m
Упаковка 4 - Кол-во: 160 (палета)
Упаковка 4 - Тип: палета
Упаковка 4 - Объём: 1.175 m³
Упаковка 4 - Вес: 276.88 kg
Упаковка 4 - Ширина: 0.8 m

Дополнительная информация / Классификация
ETIM 8.0 Key: EC004588
ETIM 9.0 Key: EC004588
UNSPSC Key: 31162305

Технические характеристики / спецификации

• Модель / Тип: CCT128
• Материалы: SS316L (нержавеющая сталь) + PO (полиолефиновый компаунд)
• Размеры: 295 mm × 265 mm × 210 mm (L×H×D)
• Совместимый диаметр: 119–128 mm
• Толщина: 2.1 mm
• Вес нетто: 1.5 kg
• Метод крепления: винтовой монтаж (винт M10 в комплекте)
• Защита: защитная изоляция; коррозионная стойкость; УФ-стабилизированность
• Стандарты / Сертификация: IEC 61914:2021; RoHS соответствие
