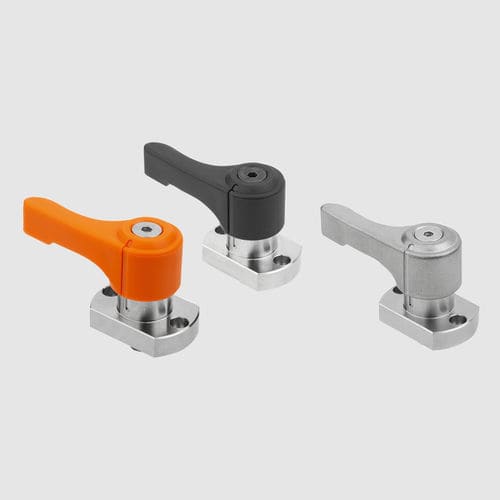

Ручная зажим K2550 series

механическаяс ручным управлениемвала

Тяговые зажимы представляют собой удобный, простой и быстрый способ фиксации или освобождения механических деталей, таких как плоские прутки или валы. Они идеально подходят для применения в машиностроении и производственной технике, где часто требуется многократная манипуляция с деталями. Тяговые зажимы просты в монтаже и обеспечивают точную регулировку и надежную фиксацию. Материал Корпус, штифт и ромбовидный захват — нержавеющая сталь. Рычаг — из нержавеющей стали или термопластика PA (полиамида). Исполнение Корпус и штифты — с глянцевой поверхностью. Ромбовидный захват — с гальваническим цинковым покрытием. Рычаг — из PA, армированного стекловолокном, оранжевого или чёрного цвета. Рычаг — из нержавеющей стали, с глянцевой поверхностью. Примечание Крепежные винты M2 или M3 из нержавеющей стали входят в комплект. Тщательно обезжирьте все контактные поверхности. Не перемещайте зажатые стержни или валы. Соблюдайте рекомендуемый диапазон зажима (5,9–6,3 мм). Чрезмерные удары или вибрации могут привести к смещению зажатого предмета. Принцип действия Убедитесь, что зажим находится в незажатом положении. Вставьте плоский пруток или вал в незажатое положение. Поверните рычаг на 90°. При полном зажатии линии разметки совпадают, и слышен щелчок. Ссылка на чертеж 1) Вариант монтажа 1 для плоских прутков 2) Вариант монтажа 2 для валов 3) Вариант монтажа 3 для сплющенных валов 4) Зажатое положение 5) Незажатое положение 6) Диаметр зенковки для вариантов с алмазной поверхностью 7) Подходит для крепежных винтов (шестигранная головка) M2/M3 8) H4 = Рекомендуемый диапазон зажима (ход зажима 5,8–6,5) 9) Минимальные размеры для монтажа упорных зажимов 10) Плоская сталь 11) H6 = толщина плоской стали (0–0,2), определяется заказчиком 12) Вал 13) Диаметр для воротника вала: диаметр вала +0,1 +0,2
