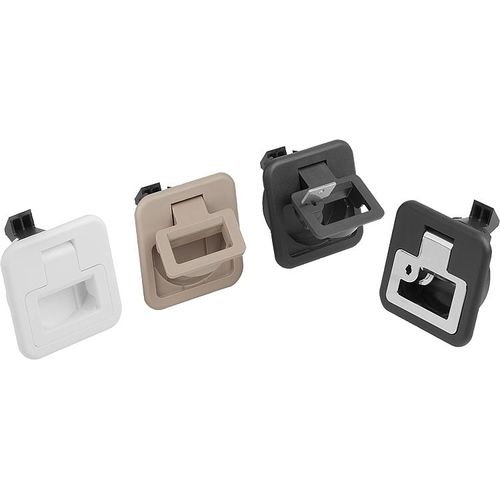

Механический врезной замок K1651 series

для щитаиз пластикавмонтированный

Материал: PC/ABS. Исполнение: Корпус черного, белого или бежевого цветов. Ручка хромирована, черного, белого или бежевого цветов. Указание: Эти защелки разработаны с утопленной ручкой для установки заподлицо в дверях, клапанах и кожухах. Доступно только в четырех различных размерах для различных вариантов толщины дверного полотна. Дополнительная фиксация путем запирания. Предварительно натянутая ручка препятствует дребезжанию. Воспламеняемость (исполнение из пластмассы): UL94-HB указан в списке. Макс. крутящий момент для затягивания винтов: 2 Нм. Форма A: запираемая Форма B: не запираемая Приведение в действие: При вытягивании ручки замок приводится в открытое положение, дверь можно открыть. Блокировка обеспечивается при автоматическом нажатии двери. Замок управляется также с обратной стороны. Применение: - автомобильная промышленность - медицинская техника - машиностроение - кораблестроение - авиационная и космическая техника - мебельная промышленность Монтаж: 1. Вырез монтажного отверстия в соответствии со схемой. 2. Установка монтажного уголка. 3. Крепление монтажных частей с обратной стороны. Объем поставки Монтажное крепление, а также соответствующие винты (M5) и монтажный уголок входят в объем поставки. Запираемые защелки поставляются соответственно с 2 ключами. Болты (M5) для монтажного уголка не входят в объем поставки. Указание на чертеже: 1) Дверное полотно 2) Рама 3) Ручка 4) Монтажный уголок 5) Высота монтажного крепления (см. таблицу H7) 6) Монтажное отверстие
