Материал:
Опорный диск, винторезный шпиндель из стали.
Плата антискольжения (нитрильный каучук) 70 по Шору.
Исполнение:
Опорный диск, цвет желтый, лакированный. Винторезный шпиндель, оцинкованный.
Плата антискольжения, цвет черный.
Указание:

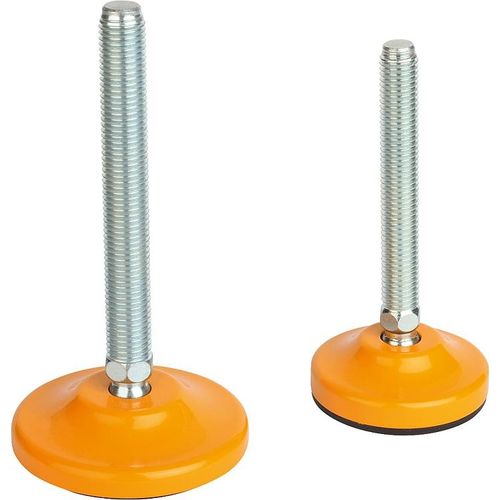

Стальные шарнирные опоры, выдерживающие большие нагрузки, с покрытой желтым лаком ножкой, по желанию с плитой антискольжения. Плата антискольжения поглощает вибрации и предотвращает скольжение шарнирных опор.
Указанные в таблице значения нагрузки получены в результате ряда испытаний, в ходе которых на центр ходового винта вертикально по отношению к диску накладывался статичный груз. Радиально воздействующие силы, подобные тем, что возникают при вибрациях или тряске, влияют на допустимую нагрузку и не учитывались при вычислении указанных значений.
Поставка с подходящей гайкой
Указание на чертеже:
Форма A без пластины антискольжения
Форма B с пластиной антискольжения
