Зонд концентрации ALCOSENS

для спиртадля процессадля реакторов

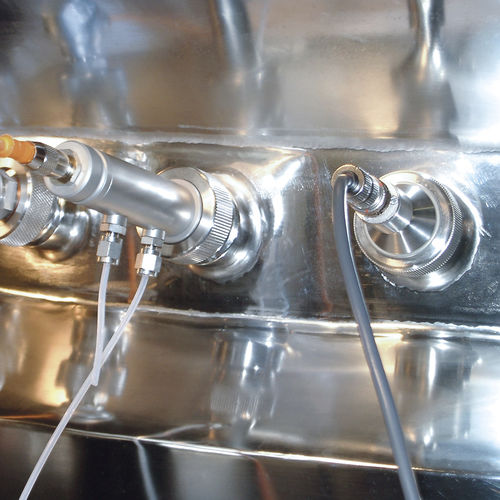

Зонд погружается непосредственно в контролируемую среду через порт зонда. Спирт из измерительного раствора (метанол или этанол) диффундирует через специальную мембранную систему в измерительную камеру, через которую проходит газ-носитель. Через газ-носитель спирт переносится к полупроводниковому газовому сенсору. Изменение сопротивления датчика оценивается измерительным усилителем с учетом температурной компенсации. Материал 1.4404 / силикон Диапазон измерения: 0 - 6 % (v/v) или 0 - 0,6 % (v/v) Технологическое соединение: 19 мм-/ 25 мм-порт / различные по запросу Длина зонда 105 / 120 / 220 / 320 мм Возможность CIP и SIP Индикация концентрации алкоголя Аналоговый выход 4-10 мА / 0-10 В Подключение к Ethernet или Profibus Возможность удаленного обслуживания Отображение тренда концентрации спирта, температуры, уровня заполнения (опция) Управление сигнализацией Документация GMP по запросу КОНСТРУКЦИЯ И ФУНКЦИИ УСИЛИТЕЛЯ ДЛЯ ЗОНДА ALCOSENS Передатчик S7", используемый в качестве измерительного усилителя, предназначен для подключения от одного до четырех зондов, но может быть расширен до любого количества зондов. Калибровка зондов производится на сенсорной панели. Концентрация спирта и температура отображаются в режиме онлайн. Вывод измеренных значений в систему управления процессом осуществляется через аналоговый модуль в виде сигнала 4 - 20 мА или через цифровой интерфейс через OPC. Преобразователь S7, а также все необходимые электрические соединения, включая подачу газа-носителя, установлены в распределительном шкафу (класс защиты IP 65) из нержавеющей стали. Все линии выведены из распределительного шкафа через резьбовые соединения PG.
