Система хранения газа высокое давление CNrG®

Обзор

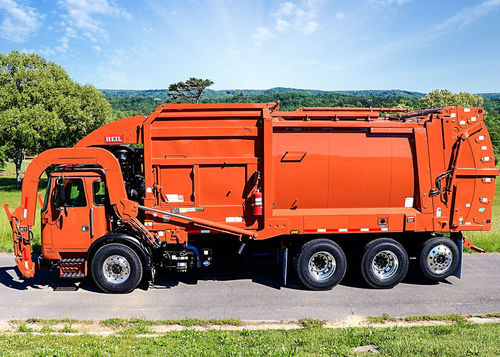

Система CNrG® от Heil для задней двери — это решение для подачи СNG, при котором все баллоны размещаются в заднем блоке, что снижает общую высоту транспортного средства и удаляет баллоны от кабины водителя. Конструкция исключает установку баллонов на крыше, уменьшает высоту кузова примерно на 30 см и обеспечивает доступ в зоны с ограниченной высотой.

Ключевые преимущества

• Повышенная безопасность за счёт размещения CNG-баллонов в задней части автомобиля, вне кабины водителя.
• Нижний профиль автомобиля (~30 см) по сравнению с установками на крыше, что улучшает проходимость под низкими конструкциями.
• Улучшенное распределение веса: баллоны сзади смещают нагрузку назад и снижают нагрузку на переднюю ось.
• Интегрированная конструкция задней двери поддерживает коммерческие станции быстрой заправки и обеспечивает увеличенный запас хода без разделённых систем.

Ключевые компоненты

• Интегрированная задняя дверь с модульными конфигурациями баллонов (несколько компоновок доступны).
• Fuel Management Module (FMM) с цифровым температурно-компенсированным индикатором, расширенной диагностикой и поддержкой телематики.
• Индикаторы давления для каждого баллона в дополнение к дисплею FMM (показывают давление даже при закрытых клапанах отдельных баллонов).
• Крышки доступа к клапанам: двухсекционные съёмные алюминиевые крышки и накладки на клапаны, закреплённые шплинтами (доступ без специальных инструментов).
• Порт слива топлива (defuel) со стороны тротуара на задней двери для слива на уровне земли при обслуживании.
• Прокладка CNG с увеличением количества нержавеющих труб и уменьшением числа шлангов; все линии индивидуально зажаты и защищены от истирания.
• Защитные кожухи на трубопроводах CNG и огнеупорные оболочки на шлангах и линиях охлаждающей жидкости между двигателем и редуктором.
• Доступны комплекты для модернизации/ретрофита для увеличения ёмкости баллонов: от трёх до шести баллонов для DuraPack/LowRider и до семи баллонов для Half/Pack.

Применение и совместимость

• Разработано для интеграции на кузовах стиля Heil DuraPack®, включая Half/Pack® и LowRider® низкопрофильные кузова.
• Доступно как заводская установка CNrG для задней двери или в виде сборок задней двери и комплектов добавления баллонов для переустановки кузовов на CNG-шасси.
• Поддерживает дальнобойные конфигурации: до 90 DGE в компоновке с шестью баллонами (DuraPack) и до 105 DGE в компоновке с семью баллонами (Half/Pack), в зависимости от комбинации кузова/шасси.

Безопасность и соответствие

• Компоненты и сборка системы соответствуют действующим стандартам безопасности CNG, включая NGV2 2021, NFPA 52-2023 и FMVSS 304.
• Дизайн подтверждён расчётами на прочность и программными испытаниями на долговечность перед выпуском.

Ресурсы и медиа
Медиа продукта включает фотографии, иллюстрированную брошюру и видео, демонстрирующие цифровой индикатор FMM, расположение порта defuel, уменьшенную общую высоту и преимущества распределения массы.

Технические характеристики

• Семейство моделей: система CNrG® для задней двери (сборка баллонов, устанавливаемая сзади).
• Конфигурации баллонов: до шести баллонов для DuraPack/LowRider и до семи баллонов для Half/Pack, в зависимости от кузова.
• Примеры ёмкости: до 90 DGE (шесть баллонов) и до 105 DGE (семь баллонов), зависит от применения.
• Снижение высоты: примерно на 30 см меньше общей высоты по сравнению с установками на крыше.
• Fuel Management Module: цифровой температурно-компенсированный индикатор; расширенная диагностика; телематика-ready.
• Мониторинг по баллонам: индивидуальные манометры плюс мониторинг FMM (показывает давление даже при закрытых клапанах).
• Порт defuel: доступ со стороны бордюра на задней двери для слива на уровне земли.
• Материалы и прокладка: больше нержавеющих труб, меньше шлангов, индивидуально зажатые линии, защитные кожухи, огнеупорные оболочки на шлангах.
• Доступ и обслуживание: двухсекционные съёмные алюминиевые крышки; накладки клапанов с шплинтами (специальные инструменты не требуются).
• Возможность ретрофита: модульные комплекты для увеличения числа баллонов, сборки задней двери и наборы для добавления баллонов для существующих кузовов.
• Стандарты и сертификаты: NGV2 2021, NFPA 52-2023, FMVSS 304.
