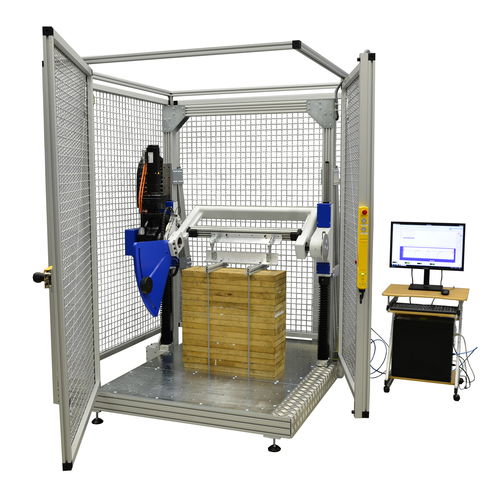

Испытательный стенд для арматуры
Испытательный стенд для испытания арматуры, шарниров и складных механизмов
- рама смонтирована на высоте около 200 мм (на вибропоглощающих ножках, которые могут быть закреплены на полу)
- Размеры рамы прибл. 1,6 м х 1,8 м, в области образца 1,2 м х 1,8 м, с системой отверстий сетки 150 мм х 150 мм М10
- приводимая мотором регулируемая по высоте конструкция рамы для электродвигательного поворотного устройства; установка на существующем испытательном стенде
- поворотная рама с ручным кронштейном для присоединения образца
- противовес с регулируемой частью для тарирования момента крутящего момента; макс. может быть компенсирован дополнительный вес 7 кг соединения образца
- 1 сервопривод для поворотного устройства
- 1 тензодатчик для сбора крутящего момента, встроенный в кронштейн привода
- 1 угловая измерительная система, интегрированная в привод кронштейна
- контроллер установлен на раме; контроллер построен на базе системы управления EDC220 и позволяет работать на испытательном стенде с Labmaster
---
