Системы испытания на твердость автоматизированы и/или интегрированы в производственный процесс, с подачей и без подачи компонентов
Испытания на твердость компонентов со сложной геометрией или испытания в действующем производстве иногда не могут быть покрыты стандартными твердомерами. В этих случаях компания Hegewald & Peschke GmbH предлагает Вам полное инженерное ноу-хау для реализации задачи испытания. К нашим уже выпущенным системам для испытаний на твердость относятся: Станции для испытаний на твердость коленчатых валов, автоматические системы для испытаний на твердость ободов, системы для испытаний на горячую твердость, системы для испытаний на круглые заготовки и портальные системы для испытаний на твердость.

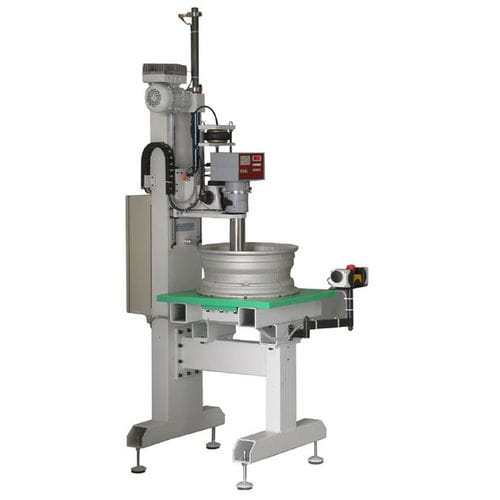

Автоматический твердомер для колесных дисков легковых и грузовых автомобилей
Испытание на твердость по Бринеллю (HBT) в соответствии с DIN EN ISO 6506
Прибор для определения твердости ободьев представляет собой электромеханический специальный прибор для определения твердости, специализирующийся на испытании ободьев. Испытательная рама делится на таблицу образцов, направляющее устройство с нагрузочным устройством, идущим от испытательной головки.
Особенности:
- полностью автоматизированный твердомер обода, например, для использования в роботе
- поддерживаемые сборочные линии - применимы для ободов из легких металлов диаметром до 24''
- время цикла 30 с/60 с (усиленное/стандартное) возможно
Проектирование конструкции и процедура испытаний
Базовая рама состоит из стальных профилей с опорной поверхностью для различных диаметров ободов. Зонд AT130DR с расширенной зоной захвата, удлинителем и шариком из твердого металла Бринелл вводится в зону испытаний по оси z с приводом от двигателя и отключается при достижении необходимого усилия зажима в 3,5 кН. Приводной механизм реализуется трехфазным асинхронным двигателем с интегрированными в электрошкаф органами управления.
---
