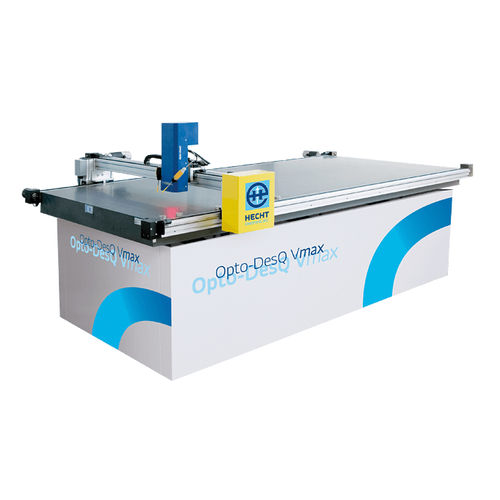

Измерительная система толщина Opto-DesQ Vmax

диаметрадлиныс геометрической структурой

Полностью автоматическая оптическая автономная измерительная ступень Бесконтактное измерение и контроль длин, ширин, углов, толщин, радиусов, эллипсов, углублений, диаметров отверстий, координат сверления, фрезерования и пазов, а также горизонтальных отверстий. Opto-DesQ Vmax используется для бесконтактного измерения всех геометрических размеров в промышленном производстве. Оптический контроль качества является неотъемлемой частью производства и обеспечивает безопасность ваших процессов. Этот измерительный стол оснащен системой камер и специальным программным обеспечением для распознавания изображений, что обеспечивает высокую точность результатов измерений. Он быстро определяет, находится ли деталь в пределах заданного допуска или нет. Функции Opto-DesQ Vmax Диапазон измерений: Xmax = 2.750 мм / Ymax = 1.250 мм / Zmax = 85 мм Создание измерительной программы с помощью интерфейса HECHT: Импорт файлов DXF (2D, точный масштаб, без разрезов). Импорт машинных файлов проходного сверлильного станка, например, HOMAG, Biesse, Hüttenhölscher). Импорт из программного обеспечения CAD/CAM (постпроцессор). Результат измерения: Сравнение целевых/фактических значений с учетом допусков с цветным отображением результата (OK / NOK). Наглядное отображение ошибок в табличной форме. Маркировка неисправных мест на графическом изображении заготовки для облегчения локализации неисправности. Подключение HECHT Inline Borehole Control: Дополнительный программный модуль для обеспечения "количества отверстий" и "размера заготовки" для автономной системы HECHT Inline Borehole Control.
