Втулка для шланга

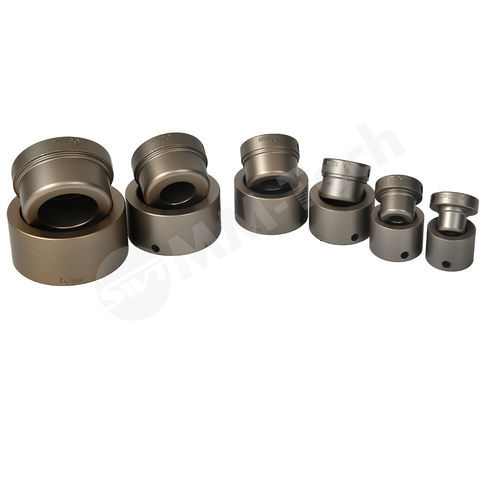

Сварная муфта для труб предназначена для раструбной (socket) сварки методом плавления, применяется для сборочных сварочных работ на трубах и поставляется в широком диапазоне диаметров.

Сварочные гнезда:

• 16 mm — 75 mm
• 20 mm — 90 mm
• 25 mm — 110 mm
• 32 mm — 125 mm
• 40 mm — 140 mm
• 50 mm — 160 mm
• 63 mm — (информация не указана)

Спецификация по диаметрам:

• Диаметр 16 мм: М = A 16.04; M = B 15.84 ±0.04; F A = 15.54; F B = 15.44 ±0.04; Глубина сплавления H A = 13; H B = 13
• Диаметр 20 мм: М A = 20.05; М B = 19.78 ±0.04; F A = 19.53; F B = 19.38 ±0.04; Глубина сплавления H A = 14; H B = 14
• Диаметр 25 мм: М A = 25.04; М B = 24.77 ±0.04; F A = 24.51; F B = 24.32 ±0.04; Глубина сплавления H A = 15; H B = 16
• Диаметр 32 мм: М A = 32.03; М B = 31.75 ±0.04; F A = 31.50; F B = 31.26 ±0.04; Глубина сплавления H A = 16.5; H B = 18
• Диаметр 40 мм: М A = 40.02; М B = 39.76 ±0.04; F A = 39.48; F B = 39.20 ±0.04; Глубина сплавления H A = 18; H B = 20
• Диаметр 50 мм: М A = 50.02; М B = 49.68 ±0.06; F A = 49.46; F B = 49.19 ±0.06; Глубина сплавления H A = 20; H B = 23
• Диаметр 63 мм: М A = 62.99; М B = 62.60 ±0.06; F A = 62.46; F B = 62.10 ±0.06; Глубина сплавления H A = 24; H B = 27
• Диаметр 75 мм: М A = 74.91; М B = 74.59 ±0.06; F A = 74.32; F B = 74.00 ±0.06; Глубина сплавления H A = 26; H B = 31
• Диаметр 90 мм: М A = 89.92; М B = 89.57 ±0.06; F A = 89.33; F B = 88.93 ±0.06; Глубина сплавления H A = 29; H B = 35
• Диаметр 110 мм: М A = 109.88; М B = 109.49 ±0.06; F A = 109.29; F B = 108.80 ±0.06; Глубина сплавления H A = 32.5; H B = 41

Характеристики / технические спецификации:

• Название продукта: Сварная муфта для труб
• Размеры: 20 mm – 160 mm (также доступны в дюймах США: 1/2"–2" или по индивидуальному заказу)
• Материал: Алюминий
• Покрытие: Daikin Teflon
• Цвета: чёрный и золотистый или по заказу
• Тип поставки: метрический или в дюймах США (при необходимости кастомизация)
• Допуски по размерам: указаны по диаметру в разделе "Спецификация" (например ±0.04 mm или ±0.06 mm в зависимости от диаметра)
