Станок для сварки для стыков Mazinger 1200

автоматическийдля шлангадля термопластмассы

Обзор продукта

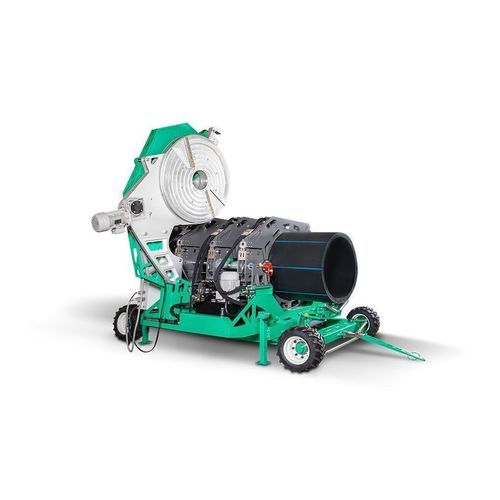

Mazinger 1200i — прицепная машина для стыковой сварки с высокой силой, предназначенная для полевых работ по сварке термопластичных труб (PE, HDPE, PP, PVDF). Имеется съёмный шасси для работы в канаве, полностью автоматическое управление на базе SIEMENS PLC и мощная гидравлика для повторяемых циклов сварки и трассируемости.

Основные характеристики

• Полностью автоматизированная SIEMENS PLC-система с однокнопочной операцией и диагностикой.
• Двухосная конструкция рамы для равномерного распределения сварочного усилия.
• Гидравлически поворотная нагревательная плита с защитной рамой, изолирующим экраном и сменным нагревательным элементом.
• Мощный гидравлический триммер, мощность 4 kW, электропривод для точной подготовки кромок.
• Съёмное шасси машины для использования в канаве и гибкого развертывания.
• Прочные губки и набор редуцирующих вставок (630, 710, 800, 900, 1000, 1200 мм) для предотвращения соскальзывания труб; гидравлические подъёмники с обеих сторон.
• Прицепное шасси со сварным рамным каркасом из стальных труб, соединённой передней осью, колесами повышенной плавучести и буксировочным кольцом для транспортировки.
• Регистрация данных и трассируемость: съёмная панель управления с USB-портом; поддержка расширенной протоколизации (до 30 000 отчётов в зависимости от конфигурации; для съёмной панели/регистратора упоминается до 10 000 отчётов) и передача данных по USB.

Применение

• Распределение газа, водоснабжение, муниципальные и инфраструктурные строительные проекты на объекте.
• Промышленная подача жидкостей, горнодобывающие трубопроводы, сельскохозяйственное орошение и аквакультура.
• Стыковая сварка в полевых условиях систем труб HDPE/PE/PP/PVDF и сборных фасонных частей.

Технические характеристики

• Модель: Mazinger 1200i (автоматическая, высокая сила)
• Диапазон сварки (OD): 630–1200 мм (24\"–48\" IPS)
• Редукционные вставки: 630, 710, 800, 900, 1000, 1200 мм
• Мощность нагревателя: 24 kW
• Мощность триммера: 4 kW
• Электродвигатель: 11 kW
• Рабочее давление гидросистемы: до 180 bar
• Ёмкость гидробака: 95 L
• Масса машины (с вставками): 7 900 kg
• Габариты машины: 4 500 x 2 770 x 2 650 mm
• Габариты шасси машины: 2 567 x 2 770 x 2 190 mm
• Опции: дополнительные вставки, устройство для stub-end, мобильный опорный ролик, совместимый регистратор данных
• Стандарты: разработана в соответствии с ISO 21307 и ASTM F2620
