Настольный система сбора данных MX471C

Ethernet

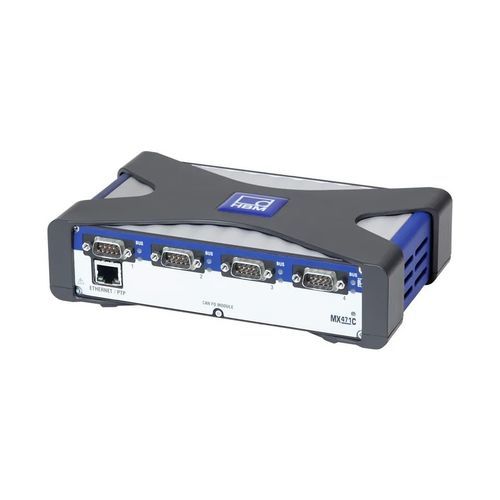

Quantumx MX471C - Can FD под управлением для мобильных и стендовых испытаний Модуль шины QuantumX CAN FD MX471C позволяет одновременно интегрировать до четырех сетей CAN или CAN FD в систему сбора данных QuantumX и может быть расширен до необходимого количества модулей. Этот модуль способен принимать любой сигнал от CAN FD, CAN, CCP, xCP-on-CAN/FD, J1939, ISOBUS или CANopen и в сочетании с аналоговыми модулями ввода измерений, а также регистратором данных идеально подходит в качестве CAN FD регистратора для задач тестирования мобильных транспортных средств или мониторинга автопарка. Для этого все сигналы могут быть получены в виде необработанного потока сигналов и декодированы на ПК или в программном обеспечении регистратора. Все полученные сигналы также могут быть декодированы в режиме реального времени и переданы на аналоговый выход напряжения (MX878B) или, например, на полевую шину на базе Ethernet (CX27C) для интеграции в стенд. Мощный режим CAN-шлюза модуля позволяет передавать до 200 аналоговых входных сигналов в систему автоматизации и, таким образом, легко интегрировать новое оборудование в существующие стендовые испытания или в любой мобильный регистратор или испытательное оборудование. При этом все сигналы могут быть закодированы в режиме реального времени, что обеспечивает минимальные задержки < 1 мс. MX471C также работает как Ethernet-шлюз. Таким образом, любой сигнал с непосредственно подключенных модулей MX может быть передан в Ethernet и передан на ПК или регистратор. Кроме того, при необходимости сообщения могут быть разделены на части и вновь собраны, например, для создания шлюза CAN-2-CAN.
