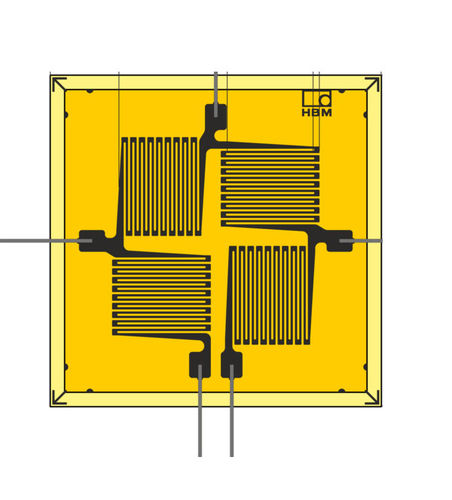

Резистивный тензодатчик VY series

в виде розеткидля анализа напряжениймостовая схема

VY Полномостовые тензодатчики с 4 измерительными сетками для измерения натяжения/сжатия и крутильных перекладинах, а также для определения поперечных напряжений Мостовые тензодатчики (SG) VY имеют 4 измерительные сетки, которые расположены так, что каждая из них смещена к следующей под углом 90°. Типичные области применения SG с полным мостом включают в себя измерения на стержнях напряжения/сжатия и торсионных стержнях, а также определение сдвиговых напряжений по мере их возникновения в поперечных балках. С типами VY1 (с полным мостом 0°/90° T) и VY4 (с полным мостом сдвига/поворота) мы предлагаем Вам тензодатчики (SG) различной геометрии и размеров, каждый из которых имеет температурную реакцию, адаптированную к следующим материалам: Ферритная сталь (10,8 ppm/K; 6,0 ppm/°F); код соответствия температуры: 1 Алюминий (23 ppm/K; 12,8 ppm/°F); код соответствия температуры: 3 Аустенитная сталь (16 ppm/K, 8,9 ppm/°F); код соответствия температуры: 5 Кремнезем/композит (0,5 ppm/K; 0,3 ppm/°F); код соответствия температуры: 6 Титан и серый чугун (9 ppm/K; 5,0 ppm/°F); код соответствия температуры: 7 Пластик (65 ppm/K; 36,1 ppm/°F); код соответствия температуры: 8 Молибден (5,4 ppm/K; 3,0 ppm/°F); код соответствия температуры: 9 Вставьте код соответствия температуры вместо "x", чтобы получить код заказа нужного тензодатчика. Тензопреобразователи, отмеченные символом #, предлагаются только в сочетании с алюминием, ферритной и аустенитной сталью
