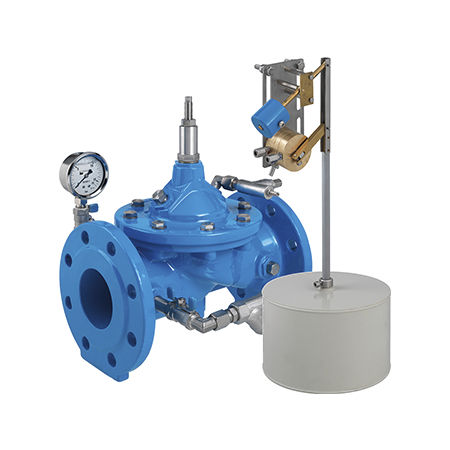

Мембранный клапан 1600 series

с гидравлическим приводомс поплавкомдля контроля уровня

Основной клапан представляет собой мембранный клапан с гидравлическим приводом. Рабочей энергией является посторонняя среда. Большинство типов клапанов работают чисто гидравлически, без посторонней энергии. Применение Для использования в системах питьевого водоснабжения (другие среды - по согласованию) Регулирование уровня в резервуаре или напорной шахте Контроль уровня в уравнительном бассейне Режим работы Клапан открытия/закрытия с поплавковой защитой механически/гидравлически регулирует приток воды в резервуаре с помощью поплавкового электромагнитного клапана и поплавковых ламп. Скорость закрытия регулируется с помощью дроссельного обратного клапана для предотвращения скачков давления. При давлении на входе менее 1,5 бар и более 4 бар необходимо проводить консультации. Информация о продукте Для расчета размеров клапана необходимо руководствоваться следующей информацией: Максимальное и минимальное давление на входе (статическое и динамическое соотношение давлений) Существующее противодавление в резервуаре Требуемый расход Доступные диаметры и длины трубопроводов Конструкция клапана (прямой или угловой) Минимальный и максимальный уровень воды (в стандартном исполнении от 100 до 900 мм регулируется с помощью упоров, больший перепад уровня воды - по запросу) Расчетная база, информация о потерях давления и значения характеристик клапана приведены в конце главы E.
