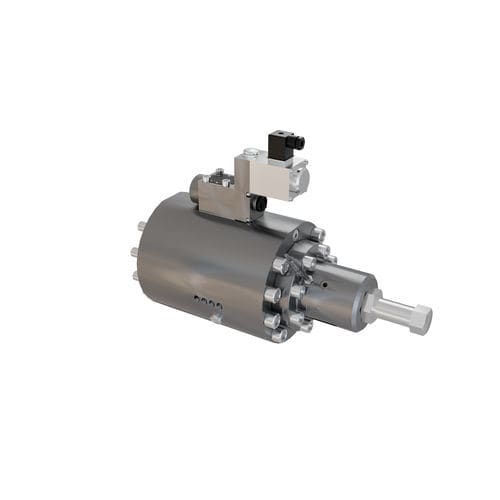

Гидравлический распределитель с вентилем 6600270

пилотный2/2 канала3/2 каналов

Направляющий седельный клапан с гидравлическим приводом для управления жидкими средами. Активно управляемый 2/2-ходовой клапан с 3-ступенчатой логикой управления обеспечивает безопасное открытие и закрытие Клапан приводится в действие через 3/2-ходовой управляющий клапан Возможны варианты функций благодаря соединению Z-линий Поршень и седло клапана соединены и закрываются гидравлически "без утечек". Поршни клапанов герметизированы через уплотнения в корпусе, поэтому внутренние утечки исключены Проходное сечение клапана может быть установлено с помощью ограничения хода и механически заблокировано Конструктивная форма крепежной пластины клапана со схемой соединения Hauhinco Оптически и с помощью опционального бесконтактного датчика можно контролировать положение клапана Опционально для ограничения хода может быть выбрано блокирующее устройство Функция Поршень клапана (2), перемещаемый в корпусе клапана (1), вдавливается в седло клапана (3) под действием гидравлической силы, создаваемой управляющим давлением (X) в зоне закрытия (5), при условии, что зона открытия (6) разгерметизирована управляющим клапаном (4). Таким образом, линии (A, B) разделяются. При переключении управляющего клапана (4) область открытия (6) поршня клапана (2) также находится под давлением и поднимается от седла клапана (3), поршень клапана (2) перемещается в открытое положение до механического конечного положения и до ограничения хода (7). Таким образом, линии (A, B) соединяются. Канал управления (Z) назначается на зону закрытия, а канал управления (X) - на зону открытия. Клапан может активно открываться и закрываться с помощью управляющего давления (X, Y), независимо от давления в рабочих линиях (A, B).
