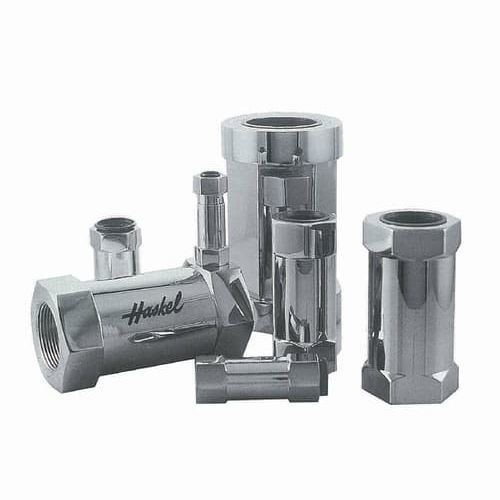

Шариковый предохранительный клапан 28, 54 series

для воздухарезьбовойвысокое давление

Сочетая в себе лучшие характеристики долговечности и надежного уплотнения, эти уникальные клапаны изготовлены из нержавеющей стали серии 316, обеспечивающей высокую коррозионную стойкость, необходимую в химической, перерабатывающей и энергетической промышленности. Уплотнение седла из ПТФЭ обеспечивает герметичность (с газом) при температурах от криогенных до 375° F (190°C). Также имеются уплотнения для радиоактивных сред или пара температурой до 500°F. Для работы с паром при более высоких температурах могут поставляться без мягкого седла. В размерах от 1/4" до 1" используется шарик, а для снижения инерции в больших размерах (1-1/4", 1-1/2" и 2") используется маковка. Давление растрескивания составляет 1-4 фунта на квадратный дюйм. По специальному заказу могут быть изготовлены краны большего размера для фланцевого монтажа в соответствии с техническими условиями заказчика. Проконсультируйтесь с заводом. Полумягкий означает, что обратный шар или маковка сначала садятся на тефлон, но после того, как тефлон немного прогибается, шар или маковка упираются в металлическое седло, поэтому тефлону не приходится воспринимать всю нагрузку от высокого давления. Внутренние каналы имеют пропускную способность, равную или большую, чем у двойной сверхтяжелой трубы того же размера, которая потребуется для передачи номинального давления (см. коэффициент CV на диаграмме ниже). Типичным для хорошей конструкции Haskel является удаление пружин из проточной части. Большая пружина находится вне потока и просто обеспечивает предварительную нагрузку на диск. Меньшая пружина, находящаяся внутри сепаратора, приводит в действие шар или маковку, но поток, проходящий через окна сепаратора, полностью минует пружину. Именно поэтому клапаны выдерживают чрезвычайно высокие ударные нагрузки и были испытаны на быстрое воздействие до 2 миллионов циклов без разрушения.
