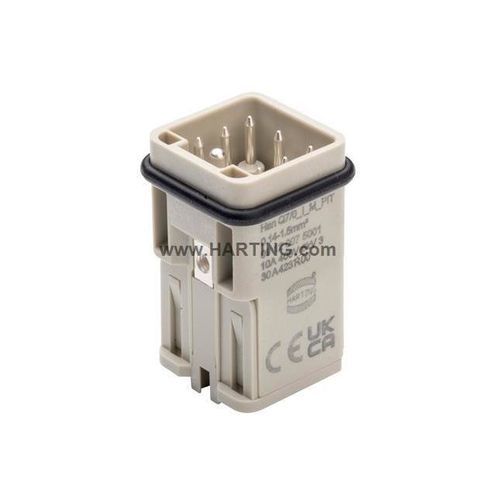

Секторный соединитель Han Q7/0_I_M_PIT_0.14-1.5наружная резьбадля точной вертикальной установкизаземления
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- секторный
- Тип соединения
- наружная резьба, для точной вертикальной установки
- Электрическая спецификация
- заземления
- Материал
- из поликарбоната, из сплава меди, из серебра
- Норма
- RoHS
- Другие характеристики
- для большого числа циклов соединения
- Первичный ток
10 A
- Напряжение
400 V
- Рабочая температура
МАКС.: 125 °C
(257 °F)МИН.: -40 °C
(-40 °F)
Описание
Обзор
Идентификация
Версия
Технические характеристики
Свойства материалов
Технические нормы и одобрения
Коммерческие данные
Характеристики / технические спецификации
- Продукт: Han Q7/0_I_M_PIT_0.14-1.5mm²
- Артикул: 09 12 007 5001
- Серия: Han® Q
- Тип: Контактный вставной модуль, Push-In, штекерный
- Материал (вставка): Поликарбонат (PC) — Цвет: RAL 7032 (pebble grey)
- Контакты: 7 — Материал: медный сплав, поверхность серебряное покрытие
- Сечение проводника: 0,14 ... 1,5 мм² (с наконечником 0,5 ... 1,5 мм², без наконечника 0,14 ... 1,5 мм²)
- Номинальный ток: 10 A — Размер: 3 A
Идентификация
- Артикул: 09 12 007 5001
- Серия / Наименование: Han® Q
- Код идентификации: 7/0
Версия
- Метод присоединения: Push-In
- Полюсность: штекерный
- Размер: 3 A
- Количество контактов: 7
- Контакт PE: Да
Технические характеристики
- Сечение проводника: 0,14 ... 1,5 мм² (с наконечником 0,5 ... 1,5 мм², без наконечника 0,14 ... 1,5 мм²)
- Номинальный ток: 10 A
- Номинальное напряжение: 400 V
- Номинальное импульсное напряжение: 6 kV
- Степень загрязнения: 3
- Сопротивление изоляции: > 10⁁10 Ω
- Предельная температура: -40 ... +125 °C
- Ресурс соединений (в циклах): ≥ 500
Свойства материалов
- Материал (вставка): Поликарбонат (PC)
- Цвет (вставка): RAL 7032 (pebble grey)
- Материал (контакты): Мединый сплав
- Поверхность (контакты): Серебряное покрытие
- Класс горючести материала (UL 94): V-0
- RoHS: соответствует
- ELV статус: соответствует
- China RoHS: e
- REACH Приложение XVII / Приложение XIV / SVHC: Не содержится
- California Proposition 65: Не содержится
- Пожарная безопасность на железнодорожном подвижном составе: EN 45545-2 (2020-08) + A1 (2023-10)
- Набор требований с уровнями опасности: R22 (HL 1-3), R23 (HL 1-3)
Технические нормы и одобрения
- IEC 60664-1
- IEC 61984
Коммерческие данные
- Размер упаковки: 10
- Масса нетто: 17,4 г
- Страна происхождения: Румыния
- Европейский таможенный тарифный номер: 85389099
- GTIN: 5713140451032
- eCl@ss: 27440205 Contact insert for industrial connectors
- UNSPSC 24.0: 39121522
Характеристики / технические спецификации
- Артикул: 09 12 007 5001
- Торговое наименование: Han® Q
- Серия: Han® Q
- Тип: Вставка, Push-In, штекерная
- Количество контактов: 7
- Сечение проводника: 0,14 ... 1,5 мм² (с наконечником 0,5 ... 1,5 мм² без)
- Номинальный ток: 10 A
- Номинальное напряжение: 400 V
- Номинальное импульсное напряжение: 6 kV
- Степень загрязнения: 3
- Сопротивление изоляции: > 10⁁10 Ω
- Рабочая температура: -40 ... +125 °C
- Материал (вставка): Поликарбонат (PC), RAL 7032
- Контакты: Медный сплав, серебряное покрытие
- Ресурс соединений: ≥ 500
- Нормы: IEC 60664-1, IEC 61984
- GTIN/EAN: 5713140451032
