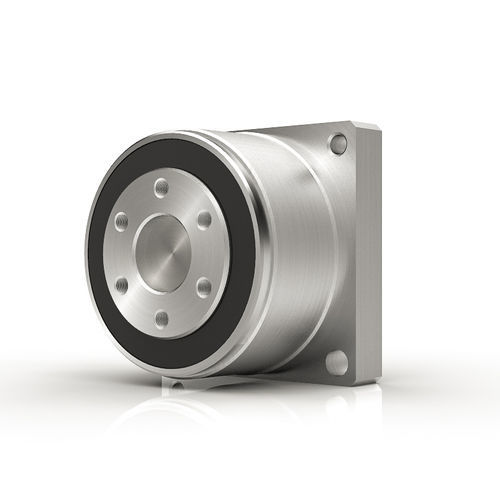

Гармонический редуктор CSF-2XHкоаксиальныйсо сплошным валом1-5 Nm
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- гармонический
- Направление осей
- коаксиальный
- Тип вала
- со сплошным валом
- Крутящий момент
- 1-5 Nm, 10-20 Nm, 20-50 Nm, 5-10 Nm, 0,5-1 Nm, 0,2-0,5 Nm, 50-100 Nm
- Характеристика конструкции
- компактный, миниатюрный
- Рабочая характеристика
- без зазора
- Применение
- для серводвигателя, для робототехники
- Скорость вращения
3 500 rpm, 6 500 rpm
(21 991,15 rad.min-1, 40 840,7 rad.min-1)- Коэффициент редукции
30 unit, 50 unit, 80 unit, 100 unit
Описание
Миниатюрные головки редуктора CSF 2XH, поставляемые с выходным валом или фланцем, предназначены для прямого соединения с любым серводвигателем. Вал двигателя крепится непосредственно к входному элементу головки редуктора. Миниатюрные головки CSF-2XH предлагаются в 4 типоразмерах с передаточным числом от 30:1 до 100:1 и пиковым крутящим моментом: .5~28 Нм. Эти миниатюрные тензоредукторы идеально подходят для применения в полупроводниках и робототехнике.
Ключевые особенности:
Нулевой люфт
Высокая точность позиционирования (± 1,5 - 10 угловых минут) в очень компактном корпусе
Компактный 4-точечный шарикоподшипник установлен на главном валу
⌀22мм~53мм
S-образный профиль зуба
Доступен фланцевый (F) или валовой (J) выход
---
