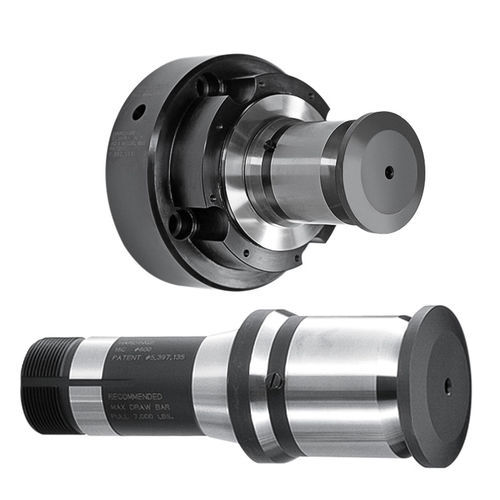

Зажимный патрон 500

Описание продукта
Система расширяющихся цанг Hardinge Sure-Grip® предназначена для внутреннего зажима большего диаметра отверстий. Система обеспечивает широкий диапазон зажима и повышенную зажимную силу за счет истинного параллельного закрытия. Расширяющиеся цанги серии #500 охватывают размеры от 2-1/4" до 2.999" (57,15–76,17 мм); цанги доступны с шагом 1/64". Каждая цанга удерживает деталь с отверстием от -0,001" (0,0254 мм) меньше до +0,015" (0,38 мм) больше номинального размера цанги.

Преимущества

• Мгновенное центрирование хвостовика—нет необходимости в регулировке после установки
• Быстрая смена инструмента для сокращения простоя
• Широкий диапазон зажима у каждой цанги для уменьшения количества оснастки
• Истинный параллельный зажим даже при захвате только половины корпуса цанги
• Высокая зажимная сила для надежного внутреннего удержания
• Легкий зажим для мелких деталей с отверстиями до 1/8" (3,175 мм)
• Встроенный страховочный упор предотвращает перерасширение
• Точный контроль длины детали для повторяемых настроек
• Взаимозаменяемые цанги для последовательной вместимости на разных типах шпинделей

Таблица
Диапазон размеров: 2-1/4" (57,1 мм) до 3.015" (76,58 мм)
Стиль: #500

Предупреждение по безопасности
ВНИМАНИЕ: этот продукт может подвергнуть вас воздействию химических веществ, таких как свинец, включая одно или несколько веществ, перечисленных штатом Калифорния как вызывающих рак, врожденные дефекты или другие репродуктивные нарушения.

Технические характеристики

• Диапазон размеров: 2-1/4" (57,1 мм) до 3.015" (76,58 мм)
• Стиль / серия: #500
• Внутренний диапазон обработки цанг серии #500: 2-1/4" до 2.999" (57,15–76,17 мм)
• Шаги цанг в наличии: 1/64"
• Допуск удержания цанги: -0,001" (0,0254 мм) до +0,015" (0,38 мм)
• Минимальное отверстие для легкого зажима: 1/8" (3,175 мм)
• Истинное параллельное закрытие для увеличения зажимной силы
• Встроенный страховочный упор для предотвращения перерасширения
• Взаимозаменяемые цанги для согласованности между стилями шпинделей
