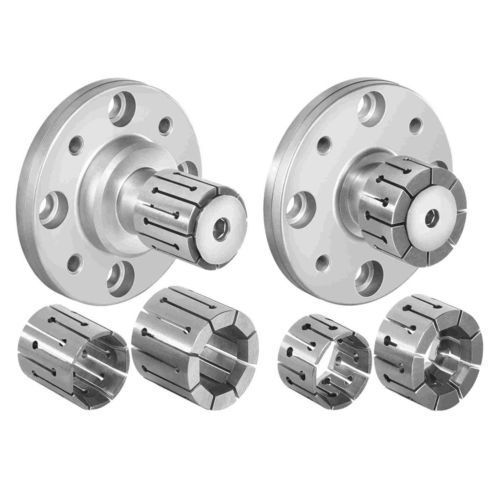

Пневматический зажимный патрон Tork-Lok ID

Обзор
Система цангов внутреннего захвата (ID) Tork-Lok — универсальное решение для закрепления детали, разработанное для замены стандартных цанг или трехкулачковых патронов с целью повышения производительности, скорости наладки и переналадки, а также точности, при этом обеспечивая широкий диапазон внутреннего захвата для вариаций заготовок.

Конструкция и общая информация
Конструкция оправки (arbor) Tork-Lok обеспечивает гибкую платформу зажима. Прецизионно шлифованные плоскости на цангах и оправках повышают долговременную точность и передачу крутящего момента. Компоненты стандартизированы для обеспечения взаимозаменяемости и множества конфигураций. Оправка центрирует прямые или конические отверстия по истинному центру. Система доступна в исполнениях с английской (inch) и метрической оправкой. Метрическая оправка имеет улучшенную схему крепления с тремя отверстиями, более жесткие допуски по размерам и параллельности, прецизионно шлифованную торцевую поверхность для лучшей центровки и предусмотренные на фланце возможности для пневмодатчика. Обе версии оправок принимают одни и те же цанги. Опциональные приспособления включают ручную блокирующую приспособу с низкой стоимостью и минимальным обслуживанием или пневмоцилиндр, монтируемый вровень и действующий через пневмоклапан.

Преимущества

• Гибкий диапазон захвата для компенсации вариаций заготовок
• Доступны метрические и английские (inch) исполнения оправок
• Стандартизированные компоненты обеспечивают взаимозаменяемость и различные комбинации
• Варианты автономной системы с пневмоцилиндром или ручной блокировкой
• Прецизионно шлифованные плоскости улучшают точность позиционирования и передачу крутящего момента
• Оправка центрирует прямые или конические отверстия по истинному центру
• Метрическая оправка предлагает улучшенную схему крепления и более жесткие допуски

Технические характеристики

• Прецизионно шлифованные плоскости на цангах и оправках для улучшения долговременной точности и передачи крутящего момента
• Стандартизированные, взаимозаменяемые компоненты для гибких комбинаций цанг, оправок и приспособлений
• Оправка центрирует прямые или конические отверстия по истинному центру
• Метрическая оправка: схема с тремя отверстиями, более жесткие допуски по размеру и параллельности, прецизионно шлифованная торцевая поверхность, фланцевые опции для пневмодатчика
• Опциональная ручная блокировка или пневматическое приведение цилиндром

Применения

• Корпуса автомобильных дифференциалов
• Автомобильные роторы/диски тормозов
• Шаровые опоры
• Поршни
• Передние тормозные барабаны
• Заготовки зубчатых колес
• Корпуса насосов
• Плиты сжатия

Доступные системы Tork-Lok ID

• Tork-Lok ID LS — Long серия, английская (English) посадочная оправка
• Tork-Lok ID SS — Short серия, английская (English) посадочная оправка

Технические спецификации

• Семейство продуктов: Tork-Lok ID Grip Collet System
• Конструкции оправки: English (inch) и Metric
• Улучшения метрической оправки: схема крепления с тремя отверстиями, более жесткие допуски по размеру и параллельности, прецизионно шлифованная поверхность, фланцевые опции для пневмодатчика
• Серии: Long (LS) и Short (SS)
• Опции приспособлений: ручная блокировка или пневматическое приведение цилиндром
• Метод захвата: цанговое захватывание по внутреннему диаметру (ID)
• Возможность позиционирования: прямые или конические отверстия по истинному центру
• Взаимозаменяемость компонентов: стандартизованные компоненты позволяют различные комбинации
• Обслуживание: ручное приспособление требует минимального обслуживания; доступна пневмоопция для автоматизации
