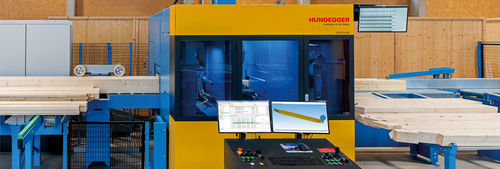

Станок для резки с вращающейся пластиной SPEED-Cut 480

для деревадля панелейс программным обеспечением для параметрирования

Обзор
SPEED-Cut 480 — компактный высокопроизводительный 5-осевой раскроечный станок, предназначенный для быстрой и точной обработки деревянных элементов без измерений, разметки и подготовки. Гибкий пильный агрегат обеспечивает резы под любым углом и наклоном. Конфигурации варьируются от базовой 5-осевой раскройной машины до полнофункциональных CNC-обрабатывающих центров.

Материалы и сечения
Подходит для: каркаса, фермы, KVH, клееного бруса (glulam), I-joist, LVL и цельных деревянных компонентов. Обрабатываемые сечения от 20 x 40 мм до 240 x 480 мм; длина — в зависимости от конфигурации.

Гибкая модульная система
Модульная конструкция позволяет в любое время расширять базовую машину дополнительными агрегатами: сверление, фрезерование, прорезание, маркировка, этикетирование, распил по длине и др. Один только пильный агрегат выполняет множество операций помимо обычного продольного распила.

5-осевая обработка
5-осевой агрегат оснащён мощным бесступенчатым приводом для снятия фаски, нарезки пазов, фрезерования и сверления. Безфланцевый пильный диск поворачивается на 360° и наклоняется до 90°, что позволяет выполнять седловые резы, срезы карниза, обработку косынок и работы под опорой заготовки.

Ключевые моменты
Две независимо работающие конвейерные системы позиционируют заготовки и обеспечивают быструю и точную обработку без переналадки. Машина надёжно обрабатывает одиночные и складированные заготовки и может распиливать остатки на дрова. Опилки и отходы отводятся по встроенному каналу и транспортируются выносным конвейером.

Основные агрегаты и опции

• 5-осевой пильный агрегат (стандарт)
• Револьверная фреза (универсальная) — до 4 инструментов для шипов, отверстий, соединений ферм, шлицев, скрытых выборок
• Конвейер для мелких деталей для отделения коротких частей от обрезков
• Комбинация револьверной фрезы и 5-осевого пильного агрегата для расширения возможностей
• Различные дополнительные модульные опции

Автоматизация
Доступны различные опции автоматизации: автоматическая подача, гидравлический подъёмный стол для стоп древесины, входной поперечный конвейер-буфер, выходной поперечный конвейер для готовых деталей и интегрированный выходной конвейер для удаления опилок и отходов. Возможна интеграция с системами подачи и хранения для автоматизированных производственных линий.

Программное обеспечение CAMBIUM
CAMBIUM® — 3D-программное обеспечение для подготовки заданий, оптимизации и интерфейса с машинами. Обеспечивает удобный ввод данных, адаптированный к деревянному строительству, автоматические расчёты, регулярные обновления и стандартные IT-интерфейсы для подготовки как в офисе, так и у станка.

Выгоды для вас

• Обработка древесины любой длины
• Ручная или автоматическая подача
• Автоматический сброс деталей
• Интерфейс данных для интеграции
• Модульная конструкция, поддающаяся апгрейду

Преимущества CAMBIUM

• Единая платформа ПО для подготовки и управления
• Картирование всего производственного процесса
• Автоматические расчёты и оптимизация
• Настраиваемые и наглядные отчёты
• Стандартные IT-интерфейсы и подключение к системам подачи/хранения

Технические характеристики

• Модель: SPEED-Cut 480 (5-осевая машина для раскроя)
• Обрабатываемые сечения: 20 x 40 мм до 240 x 480 мм
• Материалы: каркас, фермы, KVH, клееный брус, I-joist, LVL, массив
• 5-осевой пильный агрегат: 360° поворот, 90° наклон, безфланцевый пильный диск
• Функции 5 осей: снятие фаски, нарезка пазов, фрезерование, сверление
• Револьверная фреза: до 4 инструментов для шипов, пазов и сложных соединений
• Конвейеры: две независимые системы для точного позиционирования
• Обработка стоп: транспортировка и обработка сложенных заготовок без переналадки
• Удаление отходов: канал для удаления + интегрированный выносной конвейер
• Опции автоматизации: автоматическая подача, подъёмный стол, выходной поперечный конвейер
• Пример занимаемой площади: 21,0 м при 8 м длине древесины (вход/выход), зависит от конфигурации
• Программное обеспечение: CAMBIUM® (3D-производственное ПО)
