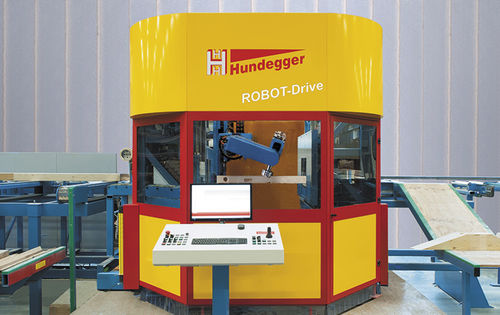

3-осный обрабатывающий центр ROBOT-Drive series

универсальныйдля деревавысокой точности

Обзор продукта

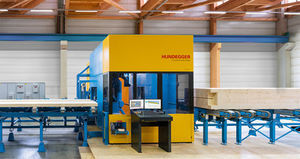

ROBOT-Drive — центр столярной обработки, сочетающий запатентованный 6‑осевой модуль ROBOT и верхний 5‑осевой агрегат пила/фреза/маркировка, что позволяет выполнять обработку шести сторон за один проход. Модульная конструкция обеспечивает индивидуальную конфигурацию и возможность дооснащения на месте в соответствии с производственными задачами.

Ключевые особенности

• Запатентованный 6‑осевой ROBOT — обработка 6 сторон без поворота детали
• Верхний 5‑осевой агрегат (пила/шлиц/маркировка) для увеличения производительности
• Шпиндельное хранилище до 24 инструментов
• Модульная конструкция для адаптации и последующего оснащения
• Функциональные опции: сверлильные агрегаты, фреза для пазов, система маркировки и принтер этикеток, конвейер для коротких деталей, централизованная смазка, дополнительный экран выгрузки
• Доступен пакет повышения производительности RD

Три базовые версии

• ROBOT-Drive 450 — диапазон обработки 20 x 60 до 300 x 450 мм: базовая машина для столярных предприятий
• ROBOT-Drive 650 — диапазон 20 x 60 до 300 x 650 мм: для больших сечений
• ROBOT-Drive 1300 — диапазон 20 x 60 до 300 x 1 300 мм: для клееных балок и CLT

Основные преимущества

• 6‑осевая технология = обработка 6 сторон за один проход
• До 24 инструментов для гибкой обработки
• Комбинированный 5‑осевой агрегат для повышения пропускной способности
• Обрабатываемые сечения от 20 x 60 мм до 300 x 1 300 мм (в зависимости от версии)
• Возможность индивидуальной настройки и модернизации

Установки и опции

• Стандартный шпиндель ROBOT: 12 kW, бесступенчатая скорость 0–12 000 об/мин
• Опциональный высокопроизводительный шпиндель (водяное охлаждение): 29 kW, до 15 000 об/мин
• Верхний 5‑осевой агрегат (пила/шлиц/маркировка): 13 kW
• Дополнительные опции: сверлильные агрегаты, резец для пазов, система маркировки и принтер, конвейер для коротких деталей, централизованная смазка, дополнительный экран

Автоматизация и обработка материалов
ROBOT-Drive поддерживает автоматическую подачу с буфером на ленте из нержавеющей стали, позволяющую размещать несколько деталей для автоматической подачи. Доступен гидравлический подъёмный стол перед входным транспортером для непрерывной подачи на уровне. Готовые детали выталкиваются на пластиково‑покрытые точки выгрузки с направляющими; цепные элементы помогают транспортировать тяжёлые детали. Точки выгрузки могут быть заменены поперечным транспортером.
Опилки и отходы собираются в канале и выталкиваются интегрированным поперечным толкателем; доступны опции подачи в дробилку или на наклонный конвейер и разделения обрезков и опилок. Машина может быть установлена на бетонный пол или с системой удаления в приямке под зоной обработки для снижения высоты загрузки/выгрузки.

Программное обеспечение
CAMBIUM® 3D от Hundegger — интегрированная платформа для программирования и подготовки заказов. CAMBIUM обеспечивает удобный интерфейс, автоматические расчёты, понятные отчёты и стандартные IT‑интерфейсы, выступая общей платформой для машин и систем Hundegger.

Примеры обработки и возможности
ROBOT-Drive выполняет обрезку, фрезерование, сверление, шлицевание и маркировку с высокой точностью и качеством поверхности, вплоть до визуального уровня. Типичные операции — резка, выборка пазов, сверление, хвостовые и другие столярные соединения — выполняются в одном проходе без переворачивания детали.

Характеристики / технические спецификации

• Модель: ROBOT-Drive (варианты 450, 650, 1300)
• Диапазон обрабатываемых сечений: 20 x 60 мм до 300 x 1 300 мм (в зависимости от варианта)
• Стандартный шпиндель ROBOT: 12 kW, 0–12 000 об/мин
• Опциональный высокопроизводительный шпиндель: 29 kW (водяное охлаждение), до 15 000 об/мин
• Верхний 5‑осевой агрегат: 13 kW
• 6‑осевой робот с инструментальным магазином: до 24 инструментов
• Обработка: 6 сторон в одном проходе (без поворота)
• Модульная конструкция: возможна последующая установка агрегатов и опций
• Опции автоматизации: автоматическая подача, подъёмный стол, точки выгрузки, системы удаления опилок
• Опции производительности: конвейер для коротких деталей, централизованная смазка, дополнительные экраны, пакет RD
• Программное обеспечение: CAMBIUM® 3D (Hundegger)
