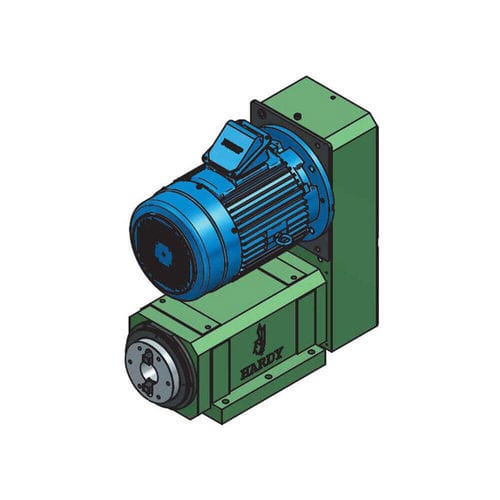

Прецизионная расточная головка S150

для тяжелой мехобработкидля обработки металла

Обзор
Корпус шпинделя S150 изготовлен из чугуна FC30, затем прецизионно расточен и хонингован. Вал шпинделя выполнен из легированной стали и подвергнут высокочастотной термообработке. Установлены прецизионные подшипники SKF (Германия), NSK (Япония) и Taiwan TPI, обеспечивающие точность торца шпинделя 0,002 мм или меньше. Максимальная частота вращения шпинделя — 1800 об/мин, подходит для установки на сервошлицы ЧПУ или гидравлические столы подачи для тяжёлых операций резания.

Особенности

• Стандартный трехфазный AC мотор 15 кВт включён; опция до 45 кВт
• Ременной привод с фиксированной скоростью, используется зубчатый ремень
• Конус шпинделя NT50 доступен
• Вариант серводвигателя для переменной скорости
• Класс защиты асинхронного двигателя: IP54
• Редукторный двигатель доступен по запросу

Чертежи / Дополнительные изображения
Размерные и спецификационные чертежи предоставляются в виде изображений высокого разрешения в документации на продукт (технические чертежи доступны в разделе спецификаций).

Технические характеристики

• Модель: S150
• Материал корпуса шпинделя: чугун FC30, прецизионно расточен и хонингован
• Материал шпинделя: легированная сталь с высокочастотной термообработкой
• Подшипники: SKF (Германия), NSK (Япония), Taiwan TPI
• Точность торца шпинделя: 0,002 мм или меньше
• Максимальная частота вращения шпинделя: 1800 об/мин
• Стандартный мотор: трехфазный AC 15 кВт (опционально до 45 кВт)
• Тип привода: ременной привод с зубчатым ремнем (фиксированная скорость); опция серводвигателя для переменной скорости
• Конус шпинделя: NT50 доступен
• Класс защиты мотора: IP54
• Редукторный мотор: доступен по запросу
