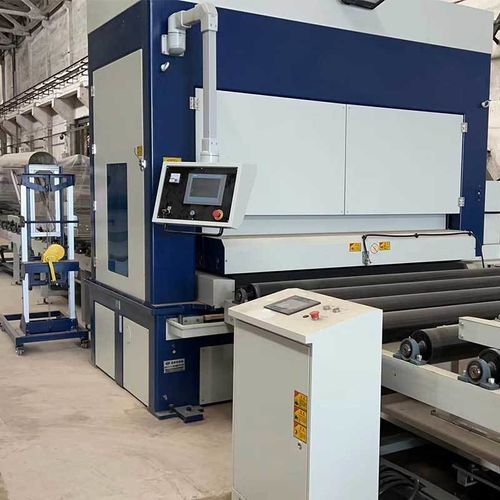

Шлифовально-полировальный станок для пластин SG2050-WJS

для плоских деталейдля алюминиянержавеющая сталь

Обзор продукта
SG2050-WJS предназначен для прецизионного шлифования до заданной толщины и финишной обработки поверхностей цельных листов или крупногабаритных деталей. Обрабатываемые материалы включают титан, молибден, алюминий, нержавеющую и углеродистую сталь. Обработка выполняется с использованием широких абразивных лент во влажном режиме для контроля шероховатости поверхности.

Принцип работы
Машина оснащена порталом с возвратно-поступательным столом, на котором деталь зажимается и фиксируется. Стол перемещается вперед и назад, обеспечивая многократный проход детали через рабочие станции. Привод стола выполнен на линейных направляющих и шарико-винтовых парах для высокой точности позиционирования. Скорость подачи регулируется в пределах 2–9 м/мин.

Основные преимущества

• Портальная конструкция с широкими абразивными головками (1–4 станции), каждая головка оснащена индивидуальным сервоприводом подъема для точного позиционирования и адаптации к толщине детали.
• Влажная обработка с рециркуляцией охлаждающей жидкости; на выходе установлены форсунки высокого давления и воздушные ножи для удаления прилипшей металлической пыли и улучшения очистки поверхности.
• Интегрированный автоматический фильтр охлаждающей жидкости для непрерывной переработки и снижения обслуживания.

Опциональная конфигурация
Частичная или полная влажная вакуумная зона на рабочем столе для специальных требований по закреплению или обработке заготовок.

Технические данные
Максимальная рабочая ширина: 1000 mm / 1300 mm / 1600 mm / 1900 mm
Минимальная рабочая длина: 200 mm
Максимальная рабочая толщина: 100 mm
Максимальная рабочая длина: 3000 mm
Скорость подачи рабочего стола: 2–9 m/min
Точность обработки: ±0,03 mm
Количество рабочих станций: 1–4
Общая мощность: 300 kW
Масса машины: 20000 kgs
Габариты машины: 13500 x 4200 x 2300 mm

Технические характеристики

• Модель: SG2050-WJS
• Режим работы: Возвратно-поступательный портальный стол с зажатой деталью
• Приводные элементы: Линейная направляющая и шарико-винтовой привод для рабочего стола
• Диапазон подачи: 2–9 m/min (регулируемый)
• Позиционирование / точность: ±0,03 mm
• Абразивные головки: 1–4 широких абразивных головки с индивидуальным сервоприводом подъема
• Режим: Влажная обработка с рециркуляцией охлаждающей жидкости; включает форсунки высокого давления и воздушные ножи для очистки
• Фильтрация: Автоматическая установка фильтрации охлаждающей жидкости
• Опция: Частичная или полная влажная вакуумная зона на рабочем столе
• Подходящие материалы: Титан, молибден, алюминий, нержавеющая сталь, углеродистая сталь
• Электрика / мощность: Общая установленная мощность ~300 kW
• Габариты и масса: 13500 x 4200 x 2300 mm; прибл. 20000 kgs
