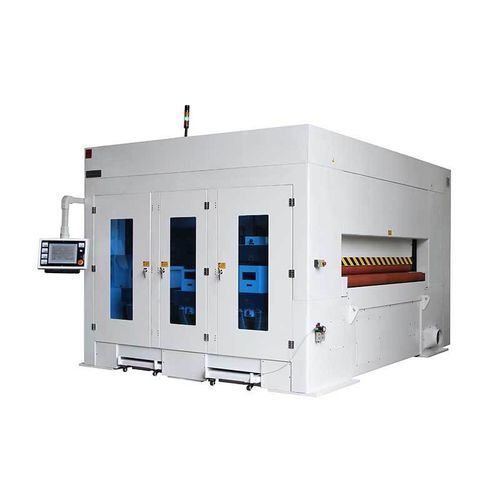

Ленточный станок для удаления заусенцев SG1030-3TB+B

с валиковой щеткойс абразивной лентойс молотками

Применение
После резки детали сначала сортируются по размерам и категориям, затем направляются на специализированные установки для удаления шлака. SG1030-3TB+B предназначен для мелких деталей; крупные детали обрабатываются на машинах с большей шириной. Детали, загружаемые случайно (вручную или автоматизированно), перемещаются по конвейеру, где визуально управляемые робот-манипуляторы захватывают и сортируют их, распределяя по вторичным конвейерам, подающим на установки удаления шлака. Линия оснащена запатентованной карусельной поперечной лентовой станцией с обработкой «одна лента — два прохода». Обе машины (рабочая ширина 1000 мм и 2400 мм) имеют одинаковую конфигурацию рабочих мест: три поперечных ленты сверху и снизу, что позволяет одновременно обрабатывать обе стороны деталей. Первые две поперечные ленты оснащены высокотвердыми износостойкими блоками с металлическими штифтами, имитирующими отбивание и высекание шлака; третья поперечная лента оснащена абразивными блоками из плотной наждачной бумаги и лопастями Scotch-Brite для окончательной очистки и скругления кромок и отверстий, устранения острых ребер.

Обзор характеристик машины

• Прочный сварной каркас: дробеструйная обработка и порошковое покрытие
• Уникальная секционная конструкция конвейера для двусторонней обработки
• Пропускной тип, пакетная обработка деталей
• Критические ролики динамически уравновешены; установлены подшипники для высоких оборотов
• Гибкая конфигурация рабочих мест; доступны различные типы расходных материалов
• Система аспирации для минимизации воздействия металлической пыли
• Типичные расходники: блоки со штифтами, абразивные блоки
• Конфигурируемые рабочие ширины: 1000 мм (стандарт), опции 1300 мм и 1600 мм

Опциональная конфигурация
Опциональная узкая треугольная головка с абразивной лентой для обработки деталей, порезанных мощным лазером, с твердыми и расплавленными шлаками.

Технический паспорт
Максимальная рабочая ширина: 1000 мм
Диапазон обрабатываемой толщины: 3–80 мм
Скорость конвейера: 1–5 м/мин
Вес: 10000 кг

Технические характеристики

• Модель: SG1030-3TB+B
• Макс. рабочая ширина: 1000 мм
• Диапазон толщин: 3–80 мм
• Скорость конвейера: 1–5 м/мин
• Вес: 10000 кг
• Конфигурация рабочих мест: 3 поперечных ленты сверху и снизу (две с блоками металлических штифтов; третья с абразивными блоками)
• Режим обработки: одновременная двусторонняя обработка; пропускной режим для пакетной обработки
• Рама: сварная, дробеструйная обработка, порошковое покрытие, тяжелая конструкция
• Расходники: блоки со штифтами, абразивные блоки; опциональная треугольная узкая абразивная головка для тяжелых лазерных шлаков
• Доступные рабочие ширины: стандарт 1000 мм; опции 1300 мм и 1600 мм
