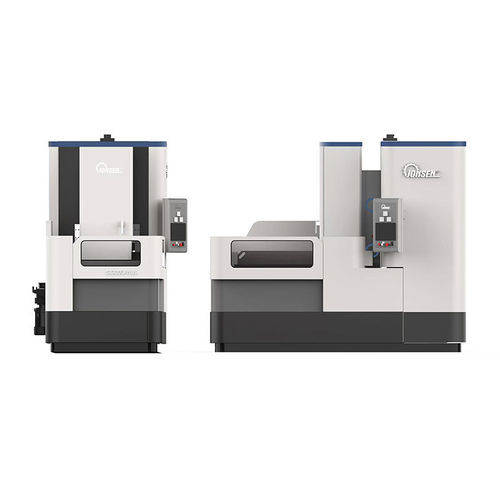

Широкополосный шлифовальный станок SAG1000

стационарныйэлектрическийс переменной скоростью

Краткое описание продукта
Совмещает высокоэффективную холодную шлифовку широкой абразивной лентой с прецизионными характеристиками традиционных шлифовальных станков для высокопроизводительной и точной обработки поверхностей.

• Серия SAG разработана для высокоэффективного прецизионного шлифования поверхностей пяти категорий материалов: ТВЕРДЫЕ, ТОНКИЕ, ХРУПКИЕ, МЯГКИЕ, ПРИЛИПЧИВЫЕ. Примеры: керамические подложки, карбид кремния, кварц, кристалл, карбоновая керамика, полупроводниковые материалы, титан, цирконий, магнитные материалы и т.д.
• Серия SAG обеспечивает значительно более высокий выход годных по сравнению со станками с абразивным кругом при сопоставимой точности.
• Холодная обработка с низкой концентрацией напряжений эффективно контролирует деформацию и сколов края, повышая выход годных, увеличивая производительность и снижая процент брака. Плоскостность < 5 µm, шероховатость поверхности < 0.4 µm.

Серия SAG: плоскошлифовальный станок с широкой абразивной лентой и поворотным столом

• Высокоточный головной узел для широкой абразивной ленты в сочетании с гидростатическим поворотным столом для эффективной высокоточной холодной шлифовки.
• Станина из литой стали HT300, оптимизированная методом конечных элементов и подвергнутая отжигу/старению для высокой стабильности.
• Гидростатический поворотный стол высокой жёсткости со статической жёсткостью 400 kg/µm — без износа и стабильный.
• На всей машине используются тяжёлые линейные направляющие и шпиндели шарико-винтовых передач класса CP для обеспечения точности вращения и позиционирования.
• Собственное программное обеспечение с удобным интерфейсом обеспечивает высокий уровень автоматизации и минимальное вмешательство оператора.
• Быстрая замена абразивной ленты и оперативная переналадка между типами и зернистостью для быстрой переналадки производства.

Гидростатический поворотный стол
Высокая жёсткость, высокая точность и большая грузоподъёмность; плоскостность < 5 µm для обеспечения стабильных рабочих характеристик.

Высокоточный головной узел широкой абразивной ленты
Оснащён высоко жёстким прецизионным шлифовальным шпинделем с биением < 1 µm. Линейная скорость ленты до 60 m/s с регулировкой скорости (VFD). Быстрая замена и настройка ленты менее чем за одну минуту для эффективной и стабильной холодной шлифовки.

Система измерения в процессе
Опциональная высокоточная лазерная система измерения в процессе, интегрированная с собственным алгоритмическим ПО и системой замкнутого цикла, обеспечивает автоматизированную работу с минимальным вмешательством человека.

Технические данные

• Диаметр поворотного стола: 1000 mm
• Грузоподъёмность поворотного стола: 500 kg
• Скорость поворотного стола: 20–60 rpm
• Макс. толщина заготовки: 160 mm
• Макс. скорость шпинделя: 4500 rpm
• Размер широкой абразивной ленты: 300 x 2620 mm
• Габариты (ДxШxВ): 1500 x 3000 x 2800 mm
• Масса станка: 8000 kg
• Статическая жёсткость гидростатического стола: 400 kg/µm
• Линейная скорость ленты (макс): 60 m/s (регулируется VFD)

Стандартная комплектация / Опции

• Стандарт: электромагнитная накладка на поворотный стол / Опция: вакуумная накладка
• Стандарт: бумажный фильтрующий блок / Опция: магнитный сепаратор СОЖ и бак
• Стандарт: инструмент для правки абразивной ленты / Опция: съёмник тумана
• Стандарт: рабочее освещение / Опция: система измерения в процессе
• Стандарт: ящик с необходимыми инструментами / Опция: стенд для установки широкой абразивной ленты
