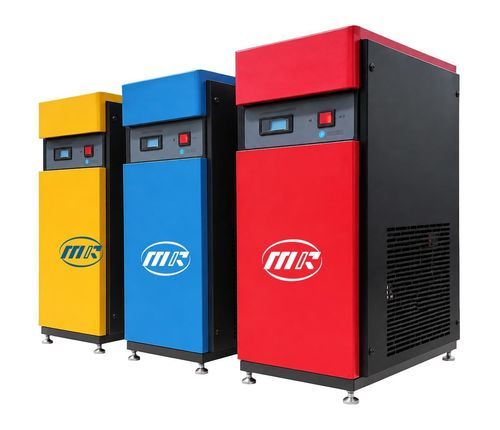

Осушитель сжатого воздуха охлаждением BD series

высокоэффективныйвысокотемпературныйкомпактный

Обзор продукта
Рефрижераторные осушители воздуха серии BD охлаждают сжатый воздух, вызывая конденсацию и удаление водяного пара. Серия включает две отдельные подсерии — BDL и BDH — чьи модели и спецификации не объединяются с диапазонами KD.

Принцип работы и характеристики

• BDL: максимальная температура на входе ≤55 °C.
• BDH: максимальная температура на входе ≤80 °C.
• Диапазон рабочего давления: 2–16 bar.
• Предназначены для непрерывной предварительной обработки сжатого воздуха в указанных диапазонах.

Основные технические характеристики

• Номинальный диапазон расхода: 0,7–11,5 м³/мин.
• Рабочее давление: 2–16 bar.
• Подсерии: BDL (вход макс ≤55 °C) и BDH (вход макс ≤80 °C).
• Стандартное питание: 220 V / 50 Hz.
• Размеры подключений: G1/2 до G2 в зависимости от модели.
• Диапазон потребляемой мощности: 0,45–2,30 kW в зависимости от модели.

Модели и спецификации — Подсерия BDL

• BDL-5F | 0,7 м³/мин | 25 CFM | 2–16 bar | ≤55 °C | 0,45 kW | G1/2 | 220 V/50 Hz | 450 × 250 × 580 mm | 30 kg
• BDL-10F | 1,6 м³/мин | 56 CFM | 2–16 bar | ≤55 °C | 0,47 kW | G1 | 220 V/50 Hz | 450 × 250 × 580 mm | 40 kg
• BDL-20F | 2,6 м³/мин | 92 CFM | 2–16 bar | ≤55 °C | 0,85 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 45 kg
• BDL-30F | 3,8 м³/мин | 134 CFM | 2–16 bar | ≤55 °C | 1,04 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 55 kg
• BDL-50F | 6,0 м³/мин | 212 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 70 kg
• BDL-60F | 7,0 м³/мин | 247 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 75 kg
• BDL-75F | 8,5 м³/мин | 300 CFM | 2–16 bar | ≤55 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 80 kg
• BDL-100F | 11,5 м³/мин | 406 CFM | 2–16 bar | ≤55 °C | 2,05 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1200 mm | 95 kg

Модели и спецификации — Подсерия BDH

• BDH-5F | 0,7 м³/мин | 25 CFM | 2–16 bar | ≤80 °C | 0,47 kW | G1/2 | 220 V/50 Hz | 650 × 300 × 775 mm | 35 kg
• BDH-10F | 1,6 м³/мин | 56 CFM | 2–16 bar | ≤80 °C | 0,53 kW | G1 | 220 V/50 Hz | 650 × 300 × 775 mm | 45 kg
• BDH-20F | 2,6 м³/мин | 92 CFM | 2–16 bar | ≤80 °C | 0,95 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 50 kg
• BDH-30F | 3,8 м³/мин | 134 CFM | 2–16 bar | ≤80 °C | 1,16 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 65 kg
• BDH-50F | 6,0 м³/мин | 212 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 80 kg
• BDH-60F | 7,0 м³/мин | 247 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 85 kg
• BDH-75F | 8,5 м³/мин | 300 CFM | 2–16 bar | ≤80 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 90 kg
• BDH-100F | 11,5 м³/мин | 406 CFM | 2–16 bar | ≤80 °C | 2,30 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1150 mm | 110 kg

Применение
Для предварительной обработки сжатого воздуха в указанных диапазонах расхода, давления и температуры на входе; подходит для промышленных систем сжатого воздуха, требующих контроля точки росы и удаления конденсата перед downstream-оборудованием.

Технические характеристики / Спецификации

• Номинальный диапазон расхода: 0,7–11,5 м³/мин.
• Диапазон рабочего давления: 2–16 bar.
• Подсерии: BDL (вход макс ≤55 °C) и BDH (вход макс ≤80 °C).
• Стандартное питание: 220 V / 50 Hz.
• Размеры подключений: G1/2–G2 в зависимости от модели.
• Диапазон потребляемой мощности: 0,45–2,30 kW (в зависимости от модели).
