Осушитель сжатого воздуха адсорбцией UXD series

адсорбцией без теплотывысокое давлениедля использования при высоком давлении

Обзор продукта

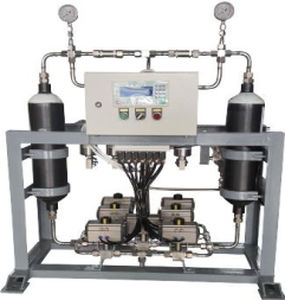

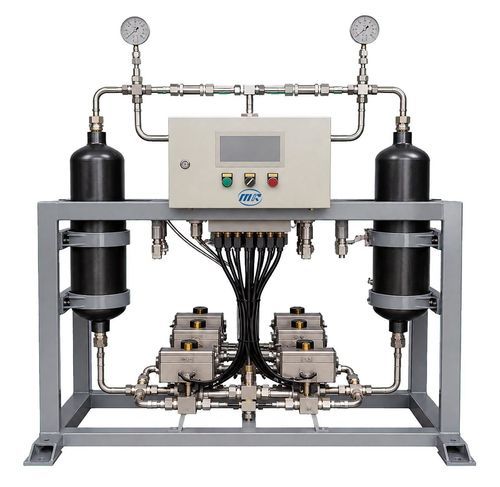

Серия UXD обеспечивает адсорбционную сушку в двух колоннах с безнагревательной регенерацией, рассчитанную на работу с высоконапорным сжатым воздухом. Суффиксы /15, /25 и /35 обозначают группы проектного давления (15, 25, 35 МПа).

Принцип работы и особенности

• Две емкости попеременно работают в режимах адсорбции (сушка) и безнагревательной регенерации, обеспечивая непрерывную подачу сухого воздуха.
• Доступные проектные давления: 15, 25 и 35 МПа, предназначены для высоконапорных применений.

Основные технические характеристики
Опубликованных моделей: 21
Группы проектного давления: 15 / 25 / 35 МПа
Диапазон номинального расхода: 96 – 810 Нм³/ч
Размеры соединений: 1/2" и 3/4"
Диапазон веса: 100 – 560 кг

Модели и спецификации
Модель | Номинальный расход (Нм³/ч) | Соединение | Проектное давление (МПа) | Вес (кг)
UXD-10/15 | 96 | 1/2" | 15 | 100
UXD-20/15 | 156 | 1/2" | 15 | 150
UXD-30/15 | 228 | 1/2" | 15 | 164
UXD-60/15 | 420 | 3/4" | 15 | 195
UXD-75/15 | 510 | 3/4" | 15 | 210
UXD-100/15 | 690 | 3/4" | 15 | 245
UXD-120/15 | 810 | 3/4" | 15 | 480
UXD-10/25 | 96 | 1/2" | 25 | 145
UXD-20/25 | 156 | 1/2" | 25 | 157
UXD-30/25 | 228 | 1/2" | 25 | 195
UXD-60/25 | 420 | 3/4" | 25 | 304
UXD-75/25 | 510 | 3/4" | 25 | 324
UXD-100/25 | 690 | 3/4" | 25 | 420
UXD-120/25 | 810 | 3/4" | 25 | 510
UXD-10/35 | 96 | 1/2" | 35 | 158
UXD-20/35 | 156 | 1/2" | 35 | 184
UXD-30/35 | 228 | 1/2" | 35 | 280
UXD-60/35 | 420 | 3/4" | 35 | 305
UXD-75/35 | 510 | 3/4" | 35 | 358
UXD-100/35 | 690 | 3/4" | 35 | 445
UXD-120/35 | 810 | 3/4" | 35 | 560

Области применения
Предназначен для глубокой осушки за высоконапорными компрессорами в промышленных процессах, при транспортировке газа и в других применениях, требующих низкой точки росы при повышенном давлении.

Технические особенности

• Технология двойной колонны с безнагревательной адсорбцией
• Группы проектного давления: 15 МПа, 25 МПа, 35 МПа
• Опубликованные модели: 21 (серия UXD)
• Диапазон расхода: 96 – 810 Нм³/ч
• Соединения: 1/2" и 3/4"
• Диапазон веса: 100 – 560 кг
