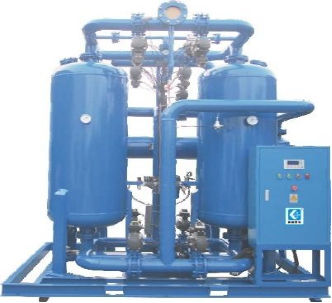

Осушитель сжатого воздуха адсорбцией KXC series

адсорбцией с регенерацией теплотой сжатияадсорбционныйс охлаждением водой

Обзор продукта
Серия KXC — регенеративный адсорбционный осушитель воздуха, который использует тепло от нагнетания компрессора для регенерации адсорбента, а затем выполняет охлаждение и разделение влаги для обеспечения глубоко осушенного сжатого воздуха. Предназначен для применения при высокотемпературном нагнетании компрессора и наличии охлаждающей воды.

Принцип работы и характеристики продукта

• Использует тепло от нагнетания компрессора для регенерации адсорбента, что снижает потребность во внешнем нагреве.
• Этапы охлаждения и разделения удаляют конденсат и остаточную влагу после регенерации, защищая оборудование на выходе.

Основные технические характеристики

• Опубликованные модели: 16
• Диапазон номинальных расходов: 23–510 Nm³/min
• Расход охлаждающей воды: 8.6–250 t/h
• Типовые размеры соединений: DN65–DN350
• Диапазон длин: 2070–9100 mm
• Диапазон ширин: 1030–3620 mm
• Диапазон высот: 2310–3860 mm
• Диапазон масс: 1480–19200 kg
• Метод регенерации: использование тепла от нагнетания компрессора для регенерации адсорбента с последующим охлаждением и разделением влаги

Модели и спецификации

• KXC-200: Номинальный расход 23 Nm³/min; Охлаждающая вода 8.6 t/h; Соединение DN65; L 2070 mm; W 1030 mm; H 2310 mm; Масса 1480 kg
• KXC-250: Номинальный расход 27 Nm³/min; Охлаждающая вода 10.8 t/h; Соединение DN80; L 2410 mm; W 1200 mm; H 2430 mm; Масса 1720 kg
• KXC-300: Номинальный расход 34 Nm³/min; Охлаждающая вода 12.8 t/h; Соединение DN80; L 2740 mm; W 1350 mm; H 2650 mm; Масса 1980 kg
• KXC-400: Номинальный расход 45 Nm³/min; Охлаждающая вода 17.2 t/h; Соединение DN100; L 2900 mm; W 1510 mm; H 2780 mm; Масса 2500 kg
• KXC-500: Номинальный расход 55 Nm³/min; Охлаждающая вода 21.4 t/h; Соединение DN100; L 3050 mm; W 1690 mm; H 2830 mm; Масса 3130 kg
• KXC-600: Номинальный расход 65 Nm³/min; Охлаждающая вода 26.5 t/h; Соединение DN125; L 3190 mm; W 1810 mm; H 2880 mm; Масса 3920 kg
• KXC-800: Номинальный расход 87 Nm³/min; Охлаждающая вода 34.5 t/h; Соединение DN150; L 3300 mm; W 1920 mm; H 2910 mm; Масса 4650 kg
• KXC-1000: Номинальный расход 110 Nm³/min; Охлаждающая вода 43.1 t/h; Соединение DN150; L 3520 mm; W 2100 mm; H 2990 mm; Масса 5690 kg
• KXC-1200: Номинальный расход 130 Nm³/min; Охлаждающая вода 52.3 t/h; Соединение DN150; L 3700 mm; W 2330 mm; H 3170 mm; Масса 6530 kg
• KXC-1500: Номинальный расход 160 Nm³/min; Охлаждающая вода 65 t/h; Соединение DN200; L 3900 mm; W 2450 mm; H 3200 mm; Масса 7500 kg
• KXC-2000: Номинальный расход 210 Nm³/min; Охлаждающая вода 90 t/h; Соединение DN200; L 4680 mm; W 2750 mm; H 3510 mm; Масса 9230 kg
• KXC-2500: Номинальный расход 260 Nm³/min; Охлаждающая вода 108 t/h; Соединение DN250; L 5400 mm; W 3000 mm; H 3720 mm; Масса 12400 kg
• KXC-3000: Номинальный расход 320 Nm³/min; Охлаждающая вода 132 t/h; Соединение DN250; L 6900 mm; W 3300 mm; H 3940 mm; Масса 14300 kg
• KXC-3500: Номинальный расход 360 Nm³/min; Охлаждающая вода 161 t/h; Соединение DN300; L 7540 mm; W 3470 mm; H 3920 mm; Масса 15900 kg
• KXC-4000: Номинальный расход 410 Nm³/min; Охлаждающая вода 200 t/h; Соединение DN300; L 8210 mm; W 3580 mm; H 3850 mm; Масса 17200 kg
• KXC-5000: Номинальный расход 510 Nm³/min; Охлаждающая вода 250 t/h; Соединение DN350; L 9100 mm; W 3620 mm; H 3860 mm; Масса 19200 kg

Области применения

• Глубокие системы осушки сжатого воздуха, установленные после высокотемпературного нагнетания компрессора.
• Промышленные процессы, требующие сжатого воздуха с низкой точкой росы при наличии охлаждающей воды (процессные установки, тяжёлая промышленность, пневматика для покраски и приборов).

Похожие продукты

• KXD Heatless Dryer
• KXR Heated-Purge Dryer
• KXB Blower-Purge Dryer

Ключевые технические данные

• Серия: KXC Series (регенеративный адсорбционный осушитель с использованием тепла компрессора)
• Опубликованные модели: 16
• Диапазон расходов: 23–510 Nm³/min
• Расход охлаждающей воды: 8.6–250 t/h
• Размеры соединений: DN65–DN350
• Длина: 2070–9100 mm
• Ширина: 1030–3620 mm
• Высота: 2310–3860 mm
• Масса: 1480–19200 kg
• Метод регенерации: использование тепла от нагнетания компрессора с последующим охлаждением и разделением влаги
