Газовый фильтр KPF series

для воздухамембранныйдля стерилизации

Обзор продукта
Стерильные фильтры для воздуха и газов серии KPF используют складчатые армированные элементы из микропористой мембраны PVDF (поливинилиденфторида) для точной фильтрации сжатого воздуха, технологических газов и совместимых жидкостей. Элементы гидрофобны, обладают широкой химической совместимостью и выдерживают многократные циклы паровой стерилизации.

Типичные применения

• Фармацевтическая переработка
• Биотехнологии
• Пивоварение
• Вентиляция стерильных резервуаров
• Фильтрация жидкостей при высоких температурах
• Фильтрация растворителей

Модели и спецификации (таблица)

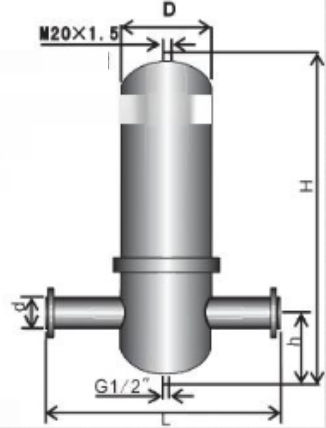

Model | Расчетный расход | Соединение | Длина (mm) | Высота (mm) | Диаметр (mm) | Нижняя высота (mm) | Спецификация элемента / Количество
KPF-05 | 0,5 m³/min | DN25 PN1.0 | 234 | 434 | 114 | 96 | 5" / 1
KPF-2 | 2 m³/min | DN25 PN1.0 | 234 | 549 | 114 | 96 | 10" / 1
KPF-4 | 4 m³/min | DN25 PN1.0 | 234 | 800 | 114 | 96 | 20" / 1
KPF-5 | 5 m³/min | DN50 PN1.0 | 324 | 789 | 184 | 300 | 10" / 3
KPF-10 | 10 m³/min | DN65 PN1.0 | 324 | 1046 | 184 | 300 | 20" / 3
KPF-15 | 15 m³/min | DN80 PN1.0 | 415 | 1178 | 235 | 380 | 20" / 5
KPF-20 | 20 m³/min | DN100 PN1.0 | 415 | 1196 | 235 | 385 | 20" / 5
KPF-30 | 30 m³/min | DN100 PN1.0 | 475 | 1251 | 275 | 426 | 20" / 7
KPF-40 | 40 m³/min | DN125 PN1.0 | 505 | 1284 | 305 | 438 | 20" / 9
KPF-60 | 60 m³/min | DN125 PN1.0 | 555 | 1303 | 355 | 438 | 20" / 12
KPF-80 | 80 m³/min | DN150 PN1.0 | 606 | 1346 | 406 | 450 | 20" / 15
KPF-100 | 100 m³/min | DN150 PN1.0 | 656 | 1375 | 456 | 450 | 20" / 19
KPF-120 | 120 m³/min | DN200 PN1.0 | 706 | 1501 | 506 | 505 | 20" / 25
KPF-150 | 150 m³/min | DN200 PN1.0 | 756 | 1514 | 556 | 505 | 20" / 30

Сопутствующие аксессуары (отбор)
Паровые фильтры серии KLS-F: модели KLS-F-035, KLS-F-080, KLS-F-1 (для паровой стерилизации, совместимы с моделями KPF).

Характеристики / технические спецификации

• Диапазон нормативных расходов: 0,5–150 m³/min
• Точность фильтрации: 0,01 μm
• Эффективность фильтрации: 99,9999%
• Пропускная способность 10" элемента: ≥5 Nm³/min (0,1 MPa / ΔP 0,01 MPa)
• Паровая стерилизация: 125 ± 2 °C; 30 мин/цикл; макс. 160 циклов
• Максимально допустимое положительное дифференциальное давление: 0,2 MPa
• Начальное падение давления: 0,005 MPa
• Длины элементов: 125 mm (5"), 250 mm (10"), 500 mm (20")
• Диаметр элемента: 70 mm
• Площадь фильтрации: 0,32 m² (5"), 0,65 m² (10"), 1,3 m² (20")
• Фильтрующий материал: PVDF мембрана
• Опоры и торцевые крышки: теплоустойчивый полипропилен
• Центральная опора: цилиндр из нержавеющей стальной сетки
• Уплотнение: фторэластомер или силикон (Ø57 mm)
