Мембранный сепаратор с резьбовым соединением MCH series

Обзор продукта
Модули мембран для разделения CO2 Mairui используют полисульфоновые полые волокна для селективного разделения CO2/CH4. CO2 предпочтительно проходит через мембрану, тогда как непропускаемый поток обогащается метаном. Выбор модуля и конфигурация процесса определяются составом подачи, производительностью, рабочим давлением и температурой, спецификацией продукта и требованиями по восстановлению метана.

Принцип работы
Полисульфоновые полые волокна обеспечивают более высокую проницаемость для CO2 по сравнению с CH4; пропускаемый поток обогащается CO2. Системы могут быть выполнены в одно-, двух- или трехступенчатой конфигурации для достижения требуемой чистоты продукта и коэффициента восстановления.

Модели и спецификации
Тип соединения: Rc (PT)

• MCH-3032A | Длина L: 856 mm | OD: 110 mm | ID: 85 mm | Подача/Ретентат/Пермеат: 1/2" | Вес: 6.0 kg
• MCH-4040A | Длина L: 1080 mm | OD: 150 mm | ID: 114 mm | Подача/Ретентат/Пермеат: 1" | Вес: 15 kg
• MCH-4160A | Длина L: 1564 mm | OD: 160 mm | ID: 125 mm | Подача/Ретентат/Пермеат: 1" | Вес: 19 kg
• MCH-6160A | Длина L: 1580 mm | OD: 200 mm | ID: 157.5 mm | Подача/Ретентат/Пермеат: 1.5" | Вес: 26 kg
• MCH-8140A | Длина L: 1080 mm | OD: 280 mm | ID: 220 mm | Подача/Ретентат: 1.5" | Пермеат: 2" | Вес: 44 kg
• MCH-8160A | Длина L: 1580 mm | OD: 280 mm | ID: 220 mm | Подача/Ретентат: 1.5" | Пермеат: 2" | Вес: 55 kg

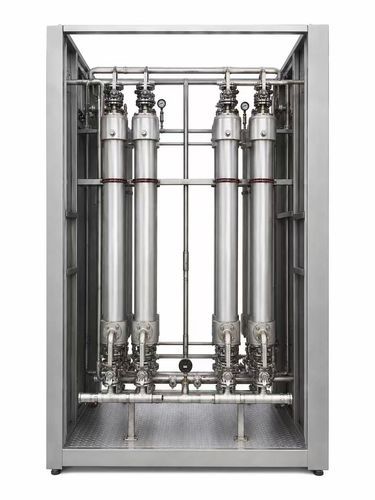

Конфигурация банков мембран

• Несколько модулей можно объединять в банки мембран для масштабирования производительности.
• Количество и расположение определяются требованиями к подаче и продукту и зависят от проекта.
• Можно применять двух- или трехступенчатые схемы для балансировки спецификации продукта и восстановления метана.

Факторы выбора

• Состав подаваемого газа
• Поток подаваемого газа (производительность)
• Рабочее давление & температура
• Требуемая чистота конечного продукта
• Требования к восстановлению метана

Требования к подающему газу
Содержание H2S <20 ppm. Входной газ должен соответствовать требованиям Mairui к параметрам на входе по загрязнениям, температуре и давлению.

Связанные применения

• Нефть & Газ — инертирование, бланкетирование, продувка, удаление CO2 и осушение газа.
• Обновление биогаза & биометан — предварительная обработка и повышение качества биогаза для отгрузки в сеть или Bio-CNG.
• Удаление CO2 & CCUS — мембранные решения для разделения природного газа, биогаза и отдельных промышленных газовых потоков.

Технические характеристики

• Материал: полисульфоновые полые волокна
• Цель разделения: селективное разделение CO2/CH4 (CO2 проходит предпочтительно)
• Тип соединения: Rc (PT)
• Допустимое содержание H2S в подающем газе: <20 ppm
• Масштабирование модулей: модули можно комбинировать в банки мембран; возможны двух- или трехступенчатые процессы
• Модели и ключевые размеры/спецификации:
  • MCH-3032A — Длина: 856 mm; OD: 110 mm; ID: 85 mm; Подача/Ретентат/Пермеат: 1/2"; Вес: 6.0 kg
  • MCH-4040A — Длина: 1080 mm; OD: 150 mm; ID: 114 mm; Подача/Ретентат/Пермеат: 1"; Вес: 15 kg
  • MCH-4160A — Длина: 1564 mm; OD: 160 mm; ID: 125 mm; Подача/Ретентат/Пермеат: 1"; Вес: 19 kg
  • MCH-6160A — Длина: 1580 mm; OD: 200 mm; ID: 157.5 mm; Подача/Ретентат/Пермеат: 1.5"; Вес: 26 kg
  • MCH-8140A — Длина: 1080 mm; OD: 280 mm; ID: 220 mm; Подача/Ретентат: 1.5"; Пермеат: 2"; Вес: 44 kg
  • MCH-8160A — Длина: 1580 mm; OD: 280 mm; ID: 220 mm; Подача/Ретентат: 1.5"; Пермеат: 2"; Вес: 55 kg
