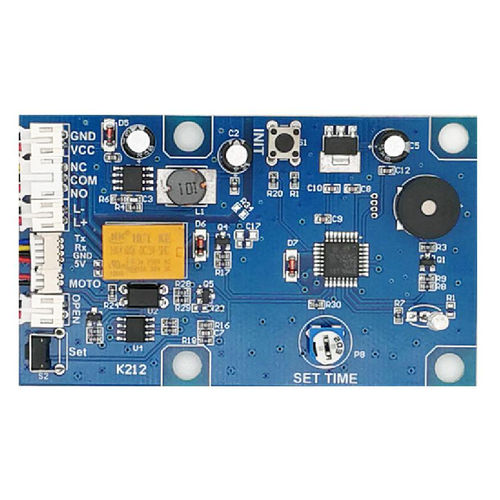

Электронная карта K212

GROW K212 Контрольный совет по отпечаткам пальцев Классификация Совет по контролю отпечатков пальцев Источник питания DC8-30V Ток в режиме ожидания 40 мА Емкость для снятия отпечатков пальцев 200 Выход ±DC5V,300mA Использование интерфейса P1： Питание, входное напряжение: DC8-30V, входной ток: 0.3A P2: Выходной сигнал P3： Активный сигнал открытой двери, напряжение DC12V (входной сигнал) P4： Модуль отпечатков пальцев (Input) P5：Микромотор(выход) P6：Кнопка для открытия двери, сигнал закрытия (Вход) Регулируемое сопротивление: Установка времени замыкания для реле Технические параметры -Электропитание: DC8-30V, -Временной режим: 40 мА -Подготовка отпечатков пальцев: 200 -Внутренний интерфейсный выход двигателя: ±DC5V,300mA -Внутренний релейный выход: 3A Инструкция по эксплуатации 1. Система на рабочем состоянии, индикаторная лампа (СИД) мигает медленно. 2. Нажмите кнопку SET, система в состоянии регистрации и индикатор мигает быстро. 3. Отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в состоянии регистрации; если нет необходимости добавлять отпечаток пальца больше, выйдите через 5 секунд ожидания или нажмите кнопку SET; 4. Вернувшись к заводским настройкам, нажмите кнопку RESET, пока не услышите "Di", отпустите кнопку, длинный звуковой сигнал "Di" означает, что операция прошла успешно; 5. Отпечатки пальцев проверены или кнопку для открытия двери закрыты, реле приводится в действие, время реле может быть установлен регулируемым сопротивлением, время установки: 0,5-9 секунд; интерфейс двигателя выход DC5V и держать 0,5 секунды; остановка 5 секунд, а затем минус напряжение на выходе и держать 0,5 секунды.
