3-осная гравировальная машина HL650

механическаядля пластмассыдля металла

Обзор продукта

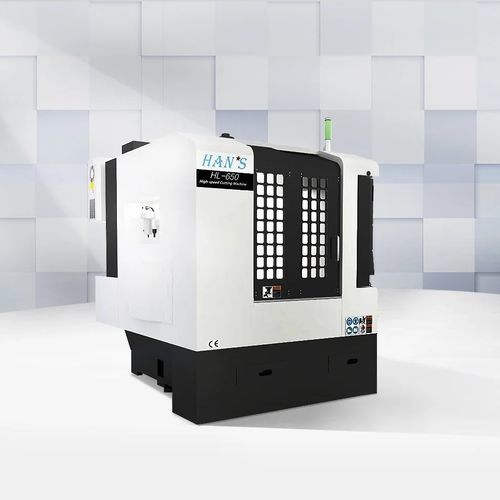

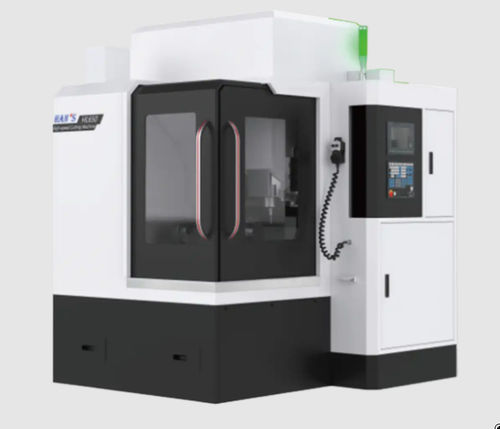

HL650 — прецизионный фрезерно-гравировальный станок для высокоскоростной обработки мелких и средних деталей для электроники, носимых устройств, оптических крышек и прецизионных металлических изделий.

Ключевые особенности

• Литые корпуса, проанализированные методом конечных элементов, и интегрированная коробчатая/ребристая конструкция для повышения жесткости станка.
• Высокоскоростной электрошпиндель HSK E32 с моторным приводом — стабильная работа и низкий динамический дисбаланс.
• Двухступенчатое предварительное натяжение шарико-винтовых пар по трем осям для большей жесткости, меньшего влияния тепловых изменений и долгосрочной стабильности.
• Оси на направляющих для поддержки больших нагрузок и быстрого, точного перемещения.
• Высокоточные шлифованные шарико-винтовые пары импортного производства с предварительной натяжкой для сохранения точности передачи со временем.
• Ребристое усиление в полости шпинделя обеспечивает стабильную опору шпинделя при высоких оборотах.
• Подвижные части полностью герметизированы для защиты механизмов от загрязнений.
• Фильтрация воздушного источника с использованием японских компонентов SMC.
• Автоматическая система смазки с периодической подачей масла, смазкой консистентной смазкой и предотвращением протечек для длительных интервалов без обслуживания.
• Система автоматической смены инструментов для повышения производительности обработки.

Области применения
Подходит для обработки металлических мелких деталей, панелей из PC/акрила/композитов, стеклянных и сапфировых крышек для носимых устройств, смартфонов и планшетов, ювелирных изделий, керамических деталей и других прецизионных мелких компонентов.

Технические данные

• Модель: HL650
• Ход осей X/Y/Z: 600 / 500 / 250 мм
• Расстояние от носка шпинделя до стола (стандарт): 120–370 мм
• Площадь зажима стола: 600 × 500 мм
• Макс. нагрузка на стол: 300 кг
• Размер Т-образного паза: 5-18 × 100 мм
• Тип привода шпинделя: моторизованный шпиндель (HSK E32)
• Частота вращения шпинделя: 40 000 об/мин
• Номинальный крутящий момент: 2.7 N·m
• Номинальная мощность: 6 кВт
• Тип сменщика инструментов: HSK-E32
• Вместимость инструментов: 12 гнезд
• Тип магазина: линейный сервомагазин
• Макс. диаметр инструмента: 80 мм
• Макс. длина инструмента: 100 мм
• Макс. вес инструмента: 0.5 кг
• Скорость резания (X/Y/Z): 10 / 10 / 10 м/мин
• Быстрая подача (X/Y/Z): 15 / 15 / 15 м/мин
• Точность позиционирования (X/Y/Z): 0.008 мм
• Повторяемость (X/Y/Z): 0.005 мм
• Габариты машины (с баком): 2190 × 1950 × 2400 мм
• Масса машины: 3500 кг
• Дизайнерские решения: литые детали, проанализированные методом конечных элементов, двухступенчатые предварительные натяжения винтов, оси с опорой на направляющие, импортные шлифованные шарико-винтовые пары, герметизация подвижных частей, SMC-фильтрация, автоматическая смазка и ребристое усиление полости шпинделя.
