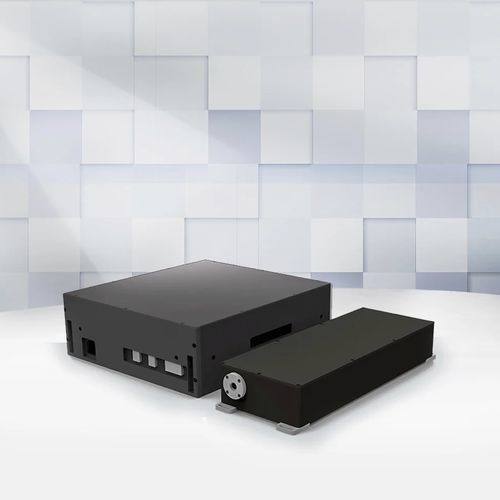

Импульсный лазерный источник NPFL-80IR-1.01

субнаносекундаоптоволоконныйинфракрасный

Особенности машины

• Субнаносекундные импульсы (0,1–0,2 нс, настраиваемые); качество луча близкое к дифракционному пределу (M2 ≤1,5); макс. энергия одиночного импульса 0,8 мДж
• Оптическая конфигурация на полностью волоконной основе обеспечивает стабильный выход (стабильность мощности ≤3 % за 24 ч) и повышенную производительность при обработке в полупроводниковой и фотоэлектрической промышленности
• Регулируемая частота повторения 100–2000 кГц и диапазон регулировки мощности 0–100 % для гибкости процесса
• Компактные габариты, быстрое время отклика (<100 μс) и контролируемые параметры луча (размер пятна 3,0±0,2 мм, эллиптичность тип. 92 %)

Применение

• Резка, сверление и надрезание стекла, кремния и керамики
• Паттернирование тонких пленок и микрообработка металлов и тонких покрытий
• Постоянная маркировка на стекле, кремнии, керамике, металлах и пластиках

Технический паспорт
Модель машины: Infrared Sub-nanosecond Laser NPFL-80IR-1.01
Режим работы: Импульсный
Средняя мощность (W): 80
Центральная длина волны (nm): 1064
Спектральная ширина линии (nm): <30; ширина 3 dB
Частота повторения (kHz): 100-2000; настраиваемая
Длительность импульса (ns): 0,1-0,2 нс; настраиваемая
Макс. энергия одиночного импульса (mJ): 0,8
Диапазон регулировки мощности (%): 0-100
Время отклика (μs): <100
Качество луча (M2): ≤1,5
Стабильность мощности (%): ≤3 %; 24 ч
Размер пятна (mm): 3,0±0,2; 1/e2
Эллиптичность луча (%): >90; тип. 92 %
Смещение луча (mm): <1,0
Угол расходимости луча (mrad): <0,5

Технические характеристики

• Модель: NPFL-80IR-1.01
• Режим: Импульсный
• Средняя мощность: 80 W
• Длина волны: 1064 nm
• Спектральная ширина линии: <30 nm (3 dB)
• Частота повторения: 100–2000 kHz (настраиваемая)
• Длительность импульса: 0,1–0,2 ns (настраиваемая)
• Макс. энергия импульса: 0,8 mJ
• Регулировка мощности: 0–100 %
• Время отклика: <100 μs
• Качество луча (M2): ≤1,5
• Стабильность мощности: ≤3 % (24 ч)
• Размер пятна: 3,0 ±0,2 mm (1/e2)
• Эллиптичность: >90 % (тип. 92 %)
• Смещение луча: <1,0 mm
• Угол расходимости: <0,5 mrad
