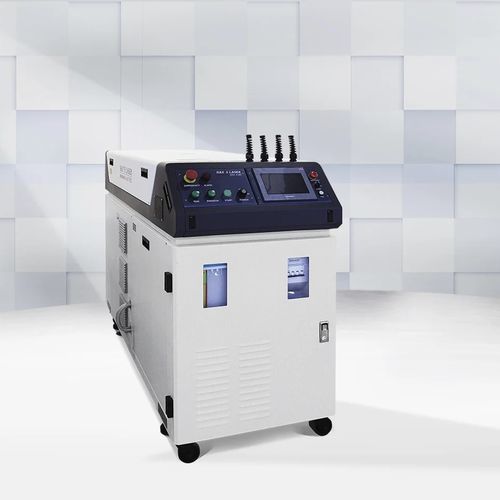

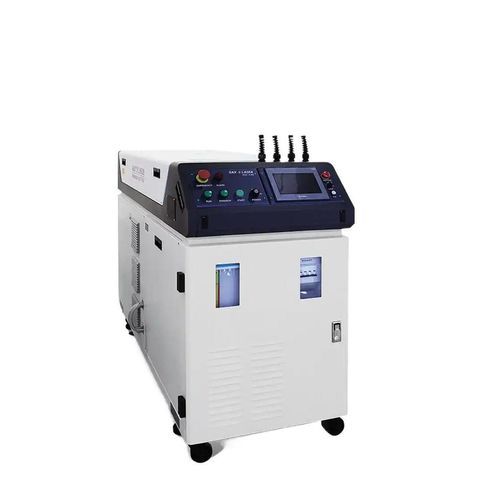

Сварочный аппарат для точечной сварки PB80

лазермонофазовыйAC

Характеристики

• Высокое отношение глубины к ширине, узкая ширина шва, малая зона термического влияния, низкая деформация и высокая скорость сварки
• Гладкие швы, требующие минимальной или отсутствующей послеобработки
• Швы без пористости; снижена/оптимизирована концентрация примесей в основании; структура шва уточнена; прочность и пластичность шва соответствуют или превосходят материал основания
• Точное управление с малой фокусной зоной, высокоточное позиционирование и простая интеграция в автоматизацию
• Возможность сварки отдельных комбинаций разнотипных материалов
• Поддерживает точечную сварку, стыковую сварку, наложенную/уплотняющую сварку и другие типы соединений
• Мелкий пятно и высокая проникающая способность; гибкая установка и дистанционное управление

Применения
PB80 предназначен для низкоэнергетической точечной сварки, при низкой средней мощности и высокоскоростной точечной сварке. Рекомендуется использование совместно со станцией высокоскоростного сканирующего сварки на базе галванометра для раскрытия возможностей высокоскоростной точечной сварки. Типичные области применения: корпуса и экраны мобильных телефонов, пайка гибких печатных плат в ЖК-дисплеях, сварка оптических и микроэлектронных компонентов, медицинские прецизионные детали.

Краткое описание
Источник питания лазера инициирует импульсную ксеноновую лампу, генерируя оптические импульсы, которые через конденсаторную полость возбуждают кристалл Nd3+:YAG. После резонанса в лазерной полости система излучает импульсный лазер длиной волны 1064 нм. Под управлением PLC или промышленного ПК импульсный луч расширяется, отражается или передается по волокну и фокусируется на заготовке для сварки. Частота импульсов, длительность импульса, форма волны и перемещение стола управляемы для соответствия требованиям процесса.

Технические данные
Модель: PB80
Тип лазера: YAG
Длина волны: 1064 нм
Средняя выходная мощность: 80 W
Пиковая мощность: 5 kW (опция 9 kW)
Максимальная энергия лазера: 50 J
Длительность импульса: ≤50 ms
Частота импульсов: ≤100 Hz
Количество форм волн: 50 групп
Количество выходов волокна: стандарт 1 путь, до 6 путей
Режим разделения пучка: разделение по энергии или по времени
Диаметр сердечника волокна: 0,4 mm
Режим обратной связи в замкнутом цикле: обратная связь по мощности лазера
Прицеливание/позиционирование: направляющий красный свет (CCD опция)
Режим охлаждения: встроенное воздушное охлаждение
Потребляемая мощность основного блока: 5 kW
Электропитание: 220 V ±10% / 50 Hz / 25 A
Масса основного блока: 350 kg
Габариты (Д×Ш×В): 1210 × 550 × 1085 mm

Характеристики / Технические спецификации

• Модель: PB80
• Тип лазера: YAG
• Длина волны: 1064 нм
• Средняя мощность: 80 W
• Пиковая мощность: 5 kW (опция 9 kW)
• Максимальная энергия: 50 J
• Длительность импульса: ≤50 ms
• Частота импульсов: ≤100 Hz
• Количество форм волн: 50 групп
• Выходы волокна: 1 путь стандартно, до 6 путей
• Режим разделения: разделение по энергии или по времени
• Диаметр сердечника волокна: 0,4 mm
• Обратная связь: обратная связь по мощности лазера
• Прицеливание: красный свет (CCD опция)
• Охлаждение: встроенное воздушное охлаждение
• Потребление основного блока: 5 kW
• Электропитание: 220 V ±10% / 50 Hz / 25 A
• Масса: 350 kg
• Габариты (Д×Ш×В): 1210 × 550 × 1085 mm
