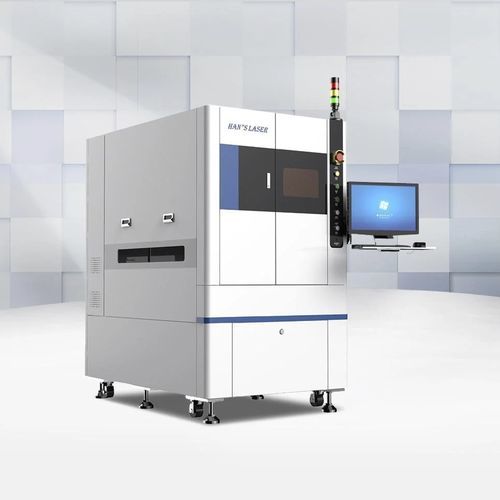

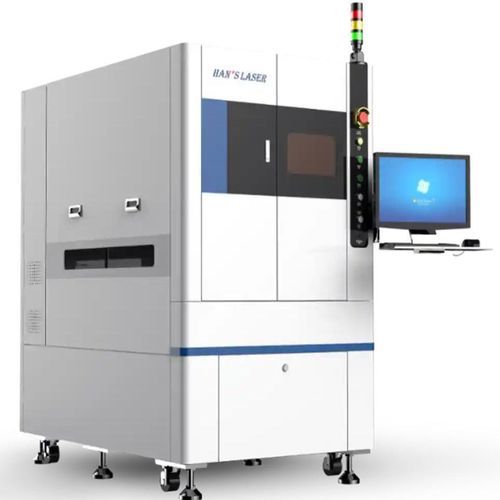

Станок для резки УФ-лазер HDZ-CL4030УФ-лазердля медидля пластиковых материалов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- УФ-лазер, УФ-лазер
- Обрабатываемый материал
- для меди, для пластиковых материалов
- Обработываемое изделие
- для печатной платы, для печатной платы
- Тип управления
- ЧПУ
- Применение
- для производства очков
- Загрузка деталей
- с автоматической погрузкой/разгрузкой
- Конструкция
- компактный
- Другие характеристики
- автоматический, высокоточный, высокоэффективный, с водяным охлаждением, с ПЗС-камерой, c гальванометрической головкой
- Ход Х
300 mm
(11,81 in)- Ход Y
300 mm
(11,81 in)- Мощность лазера
МАКС.: 60 W
МИН.: 10 W
- Повторяемость
0,002 mm
(0,0001 in)- Габаритная длина
1 000 mm
(39 in)- Габаритная ширина
1 400 mm
(55 in)- Высота
1 750 mm
(69 in)- Источник электропитания
220 V
Описание
Обзор продукта
Ключевые особенности
Применение
Технические характеристики
- Inline UV-лазерная станция для резки панелей и точной сингуляции мелкоформатных PCBA/FPCBA. Модель: HDZ-CL4030.
Ключевые особенности
- Высокопроизводительный UV-лазерный генератор (355 нм), доступен в вариантах зеленый наносекундный или UV пикосекундный; регулируемая мощность (тип. 10–60 Вт) в зависимости от материала и требуемой производительности.
- Очень малый участок, подверженный тепловому воздействию, подходит для электроники с высокой плотностью и высокой интеграцией.
- Высокоточная система перемещения со сканирующим галванометром и визуальным позиционированием; повторная позиционная точность ±0,025 мм; повторяемость 2D-платформы ±0,002 мм.
- Конструкция для встраивания в линию, интеграция с SMT-линиями и автоматическими системами загрузки/разгрузки для снижения ручного труда.
- Водяное охлаждение и поддержка распространённых форматов CAD/CAM (dxf, plt).
Применение
- Точная резка, полурез, канавки и прорезы для FPC, PCBA, RF-модулей, CVL, SIP и аналогичных мелкоформатных электронных сборок.
- Подходит для точной обработки в автомобильной электронике, потребительской электронике и при упаковке компонентов.
Технические характеристики
- Модель: HDZ-CL4030
- Длина волны лазера: 355 нм
- Варианты лазера: зеленый наносекундный / UV пикосекундный
- Мощность: настраиваемая, типовые опции 10 Вт / 15 Вт / 20–60 Вт
- Минимальная ширина линии: 0,03 мм
- Точность повторного позиционирования (финальная): ±0,025 мм
- Повторяемость 2D-платформы: ±0,002 мм
- Макс. область обработки: 300 мм × 300 мм
- Позиционирование: визуальная камера (CCD 5MP рекомендуется)
- Охлаждение: водяное охлаждение
- Поддерживаемые форматы файлов: dxf, plt
- Электропитание: 220 V, 50 Hz, ≈6 kW (в зависимости от конфигурации)
- Габариты машины (ориентировочно): 1000 mm × 1400 mm × 1750 mm
