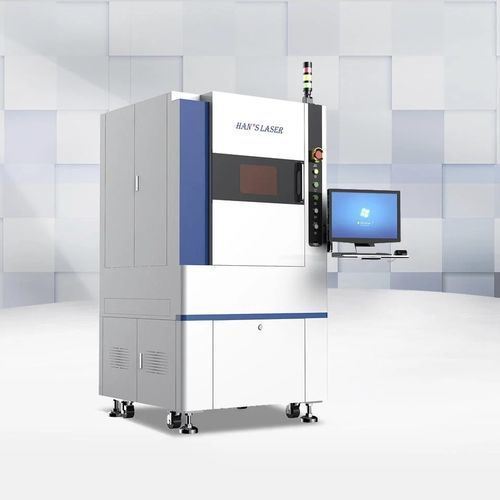

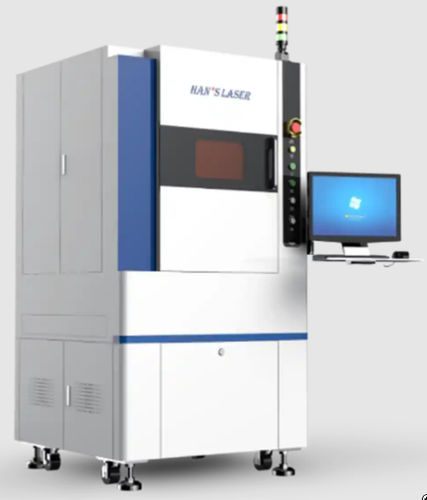

Станок для резки УФ-лазер HDZ-UVC3030УФ-лазердля композитовдля пластиковых материалов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- УФ-лазер, УФ-лазер
- Обрабатываемый материал
- для пластиковых материалов, для смол, для композитов
- Обработываемое изделие
- для печатной платы, для печатной платы
- Тип управления
- с программным управлением
- Комбинированная функция
- для профилирования, для шевингования
- Применение
- для электронной промышленности
- Фаза
- монофазовый
- Конструкция
- настольный
- Другие характеристики
- высокоточный, высокоэффективный, с водяным охлаждением, программируемый, с ПЗС-камерой, c гальванометрической головкой, с оптическим обнаружением меток
- Ход Х
300 mm
(11,81 in)- Ход Y
300 mm
(11,81 in)- Мощность лазера
МАКС.: 60 W
МИН.: 20 W
- Повторяемость
0,02 mm, 0,05 mm
(0,0008 in, 0,002 in)- Габаритная длина
1 000 mm
(39 in)- Габаритная ширина
1 100 mm
(43 in)- Высота
1 750 mm
(69 in)- Источник электропитания
220 V
Описание
Особенности машины
Области применения
Технические данные
Модель | HDZ-UVC3030 / HDZ-UVC3030B
Лазерный генератор | UV (зелёный наносекундный или UV пикосекундный)
Мощность лазера | 20–60 W (варианты)
Мин. ширина линии | 0,03 мм
Точность повторного позиционирования | ±0,02 мм / ±0,05 мм
Макс. зона обработки | 300 × 300 мм
Система позиционирования | Визуальное (CCD) позиционирование
Охлаждение | Водяное охлаждение
Габариты | 1000 × 1100 × 1750 мм
Характеристики
- Самостоятельно разработанный высокопроизводительный УФ‑лазер с очень небольшой зоной термического воздействия, обеспечивающий эффективную обработку высокоплотных, высокоинтегрированных PCBA/FPCBA‑изделий.
- Высокоточная система перемещения с галванометром Scanlab и визуальным (CCD) позиционированием для обеспечения точности реза.
- Собственное управляющее ПО с поддержкой мультипанельной резки, автофокуса, компенсации искажений и пакетной программирования для сложных раскладок.
Области применения
- Прецизионная резка, полурезка и фрезерование пазов для FPCBA, PCBA, RF‑материалов, CVL и SIP.
- Качественная резка coverlay, PI, FR4, FR5 и материалов CEM.
- Точная обработка электронных компонентов: модули отпечатков для мобильных, модули камер, интегральные микросхемы.
Технические данные
Модель | HDZ-UVC3030 / HDZ-UVC3030B
Лазерный генератор | UV (зелёный наносекундный или UV пикосекундный)
Мощность лазера | 20–60 W (варианты)
Мин. ширина линии | 0,03 мм
Точность повторного позиционирования | ±0,02 мм / ±0,05 мм
Макс. зона обработки | 300 × 300 мм
Система позиционирования | Визуальное (CCD) позиционирование
Охлаждение | Водяное охлаждение
Габариты | 1000 × 1100 × 1750 мм
Характеристики
- Модель: HDZ-UVC3030 / HDZ-UVC3030B
- Система управления: Scanlab galvo scanner + плата управления, Windows
- Длина волны: 355 nm
- Форматы файлов: DXF, PPLTLT
- Питание: 220 V / 50 Hz (варианты доступны)
