Обзор продукта

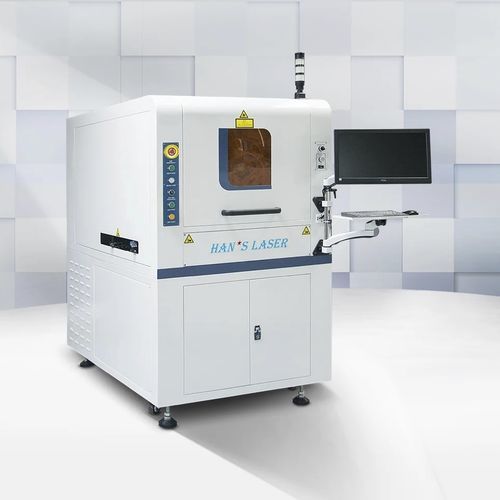

Встроенная система маркировки PCB с переворотом HDZ-PCB100F — это модуль автоматической inline-маркировки, разработанный для интеграции в SMT-линию. Система выполняет автоматическую подачу/выгрузку плат, переворот, точное позиционирование, лазерную маркировку, чтение кодов и проверку для PCBA. Механические и электрические интерфейсы соответствуют стандарту SMEMA; предусмотрена высокоразрешающая CCD-камера и поддержка интеграции с MES для трассируемости.

Особенности машины

• Inline автоматическая подача/выгрузка и переворот, интеграция в SMT-линию для односторонней или двусторонней маркировки
• Конструкция в соответствии со стандартом SMEMA для бесшовной интеграции
• Высокая разрешающая способность CCD для точного позиционирования, чтения и контроля кодов
• Поддержка интеграции с MES/ERP для обмена данными и автоматической проверки
• Несколько опций лазера: CO2 стандартный; опции UV / Green / Fiber

Области применения
Подходит для маркировки и трассировки потребительской электроники, носимых устройств, автомобильных PCBA, мобильных PCBA, FPC и аналогичных плат. Поддерживает 1D штрихкоды, 2D матрицы, QR-коды, логотипы и номера партий для производственной трассировки и контроля качества.

Примеры эффектов лазерной маркировки

• Примеры маркировки на PCBA с белым слоем паяльной маски
• Примеры маркировки на PCBA с зелёным слоем паяльной маски
• Примеры маркировки на PCBA с чёрным слоем паяльной маски

Технический паспорт
Модель: HDZ-PCB100F
Лазерный генератор: CO2 стандартный; опции UV, Green, Fiber
Область маркировки лазером: 60×60 mm
Длина маркировки: 100 mm ± 2 mm
Применимый размер PCB: 50×50 mm – 460×460 mm
Охлаждение: воздушное охлаждение
Срок службы лазера: 20 000 часов
Подходящая толщина подложки: 0,6–3 mm
Высота производственной линии: 900 ± 20 mm
Точность конечного позиционирования: ±0,1 mm (CCD)
Подача газа: 0,6–0,8 MPa
Питание: 220 V
Потребляемая мощность: < 2,2 kW
Габариты (Д×Ш×В): 1000 × 1600 × 1700 mm
Вес: 600 kg
Класс защиты: IP54

Технические характеристики

• Модель: HDZ-PCB100F
• Опции лазера: CO2 (стандарт); UV, Green, Fiber (опционально)
• Область маркировки: 60×60 mm; длина маркировки 100 mm ± 2 mm
• Применимый размер PCB: 50×50 mm – 460×460 mm
• Толщина подложки: 0,6–3 mm
• Режим обработки: одно- или двусторонняя маркировка (встроенный переворот)
• Точность позиционирования: ±0,1 mm (CCD)
• Охлаждение: воздушное
• Интерфейсы: SMEMA; поддержка интеграции MES/ERP для обмена данными
• Питание: 220 V; потребление < 2,2 kW
• Габариты: 1000×1600×1700 mm; вес: 600 kg; IP54
