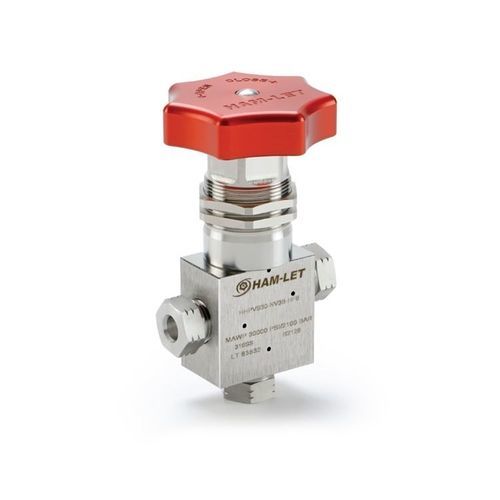

Игольчатый клапан HHP series

с ручным управлениемс пневматическим управлениемизоляционный

Обзор продукта
Просмотрите игольчатые клапаны HHP в каталоге UCT Fittings. Линейка включает несколько артикулов, охватывающих разные размеры и типы соединений, режимы управления, схемы клапанов и максимальные значения давления, применимые для высоконапорной приборной и гидравлической техники.

Доступные позиции (таблица)
Код продукта | Размер соединения | Тип соединения | Привод | Схема | Макс. давление
HHPVS10NV2SNF8 | 1/2" | Female NPT | Ручное | 2 Way - Straight | 10,000 psi (700 bar)
HHPVS10NV2ENF8 | 1/2" | Female NPT | Ручное | 2 Way - Angle | 10,000 psi (700 bar)
HHPVS30NV2SHF6 | 3/8" | Female High Pressure | Ручное | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6 | 3/8" | Female High Pressure | Ручное | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6 | 3/8" | Female High Pressure | Ручное | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9 | 9/16" | Female High Pressure | Ручное | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9 | 9/16" | Female High Pressure | Ручное | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9 | 9/16" | Female High Pressure | Ручное | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS60NV2SHF4 | 1/4" | Female High Pressure | Ручное | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF4 | 1/4" | Female High Pressure | Ручное | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF4 | 1/4" | Female High Pressure | Ручное | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS60NV2SHF6 | 3/8" | Female High Pressure | Ручное | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF6 | 3/8" | Female High Pressure | Ручное | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF6 | 3/8" | Female High Pressure | Ручное | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS60NV2SHF9 | 9/16" | Female High Pressure | Ручное | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF9 | 9/16" | Female High Pressure | Ручное | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF9 | 9/16" | Female High Pressure | Ручное | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS10NV2SNF8AO | 1/2" | Female NPT | Пневматический исполнитель, нормально открытый | 2 Way - Straight | 10,000 psi (700 bar)
HHPVS10NV2ENF8AO | 1/2" | Female NPT | Пневматический исполнитель, нормально открытый | 2 Way - Angle | 10,000 psi (700 bar)
HHPVS30NV2SHF6AO | 3/8" | Female High Pressure | Пневматический исполнитель, нормально открытый | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6AO | 3/8" | Female High Pressure | Пневматический исполнитель, нормально открытый | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6AO | 3/8" | Female High Pressure | Пневматический исполнитель, нормально открытый | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9AO | 9/16" | Female High Pressure | Пневматический исполнитель, нормально открытый | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9AO | 9/16" | Female High Pressure | Пневматический исполнитель, нормально открытый | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9AO | 9/16" | Female High Pressure | Пневматический исполнитель, нормально открытый | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)

Характеристики / Технические спецификации

• Семейство / серия продукта: HHP Needle Valves
• Показанные размеры соединений: 1/4", 3/8", 1/2", 9/16"
• Показанные типы соединений: Female High Pressure, Female NPT
• Показанные режимы управления: Ручное, Пневматический исполнитель (нормально открытый) (как указано)
• Доступные схемы: 2 Way - Straight, 2 Way - Angle, 3 Way - 2 Pressure Connection
• Доступные макс. давления: 10,000 psi (700 bar), 30,000 psi (2,100 bar), 60,000 psi (4,200 bar)
• Несколько артикулов, покрывающих комбинации размеров, типов соединений, режимов управления и схем
