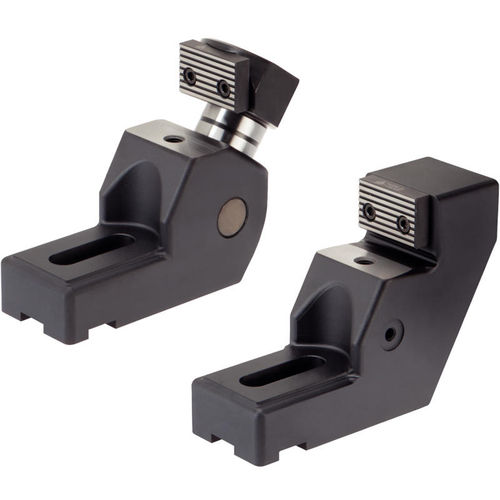

Механический зажимное устройство EH 23211. series

для обрабатываемых деталеймодульный

Зажим и упор позволяют зажимать заготовки с передней стороны. Это позволяет использовать всю площадь стола станка для зажима заготовки. Эффект удержания за счет наклонного расположения зажимной челюсти Зажим крупных заготовок по всему столу станка Большое усилие зажима до 20 кН Зажимная траектория 10,6 мм с помощью зажимного винта M 16 (WS 14) Твердое исполнение из виброусиливающего ковкого чугуна Оптимальная адаптация к заготовке и материалу за счет использования зажимных вставок и сменных губчатых зажимов Возможна сборка по форме и принудительной установке в Т-образный паз Минимальные интерференционные контуры, даже для больших заготовок Местоположение отверстий по бокам для крепления продольных упоров Материал Чугун с шаровидным графитом (GGG 6) Ассамблея Заготовка позиционируется и затем зажимается на опоре для точного позиционирования. Детали станка и системы крепления из ассортимента продукции Halder могут быть установлены в резьбовое отверстие для достижения индивидуального зажима. Отверстия с боковых сторон позволяют устанавливать опциональные продольные упоры. Примечания В комплект поставки входит сменная челюсть 1138.400 (ребристая/гладкая) - ее можно заменить на сменную челюсть 1138.100 (мягкую).
