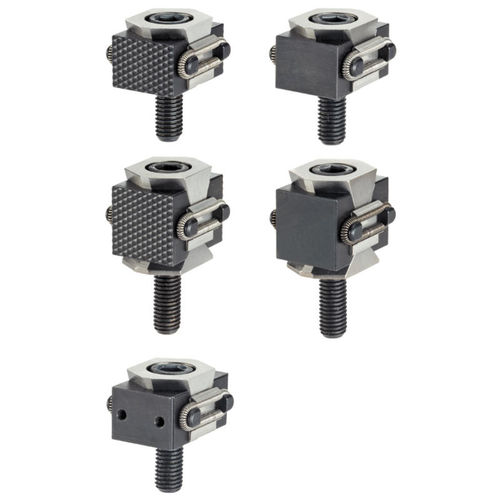

Конические зажимные устройства особенно подходят для горизонтального и вертикального многократного зажима. Конические зажимы имеют компактную конструкцию и поэтому обеспечивают зажим без геометрических нарушений.
Материал
Корпус
Инструментальная сталь, закаленная, блестящая
Винт
Термообработанная сталь, закаленная, качество 12.9
Пружина
Пружинная стальная проволока
NBR (уплотнительное кольцо)
Зажимные губки
Инструментальная сталь, закаленная, зачерненная и шлифованная
Монтаж
Может быть установлен в резьбовое отверстие или с Т-образными гайками для горизонтального или вертикального многократного зажима.
Работа
При вводе винта с внутренним шестигранником два зажимных патрона перемещаются наружу и прижимают заготовки к упору. При использовании двойного конуса достигается дополнительное вертикальное усилие зажима. Ход конусных зажимных устройств с M 5 = ±0,5, M 8 = ±0,5, M 12 = ±1 и M 16 = ±1,5. Могут устанавливаться в резьбовое отверстие или с Т-образными гайками для многократного зажима по горизонтали или вертикали.
Ссылки
Другие конические зажимные устройства см. в разделе "Системы многократного зажима"
Принадлежности
Т-образные гайки EH 23010. приобретаются отдельно.
