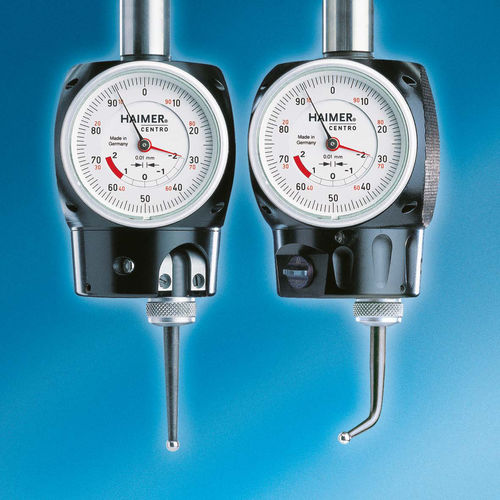

Зонд 3D 80.300.00.FHN

аналоговыйдля станка

3Д-щуп Centro от HAIMER является очень точным и многогранным центроискателем для быстрого и точного определения эксцентричности отверстий и валов. С помощью Сеntro можно быстро и точно определить эксцентричность отверстий и валов. Centro зажимается в шпиндель фрезерного станка и устанавливается вблизи нужной оси. Насадка щупа устанавливается таким образом, чтобы шарик щупа касался стенки отверстия или вала. Измерительный прибор с циферблатом всегда в поле зрения. Насадка щупа скользит вдоль заготовки при небольшом числе оборотов шпинделя и передает это движение на стрелки прибора. Корпус устройства Centro вращается вместе со шпинделем, и поэтому прибор всегда находится в поле зрения оператора. Centro найдет нужную ось – наверняка и надежно. Пока шпиндель и нужная ось не совпадают, стрелки при вращении отклоняются. Теперь положение шпинделя можно корректировать до тех пор, пока стрелки измерительного прибора не остановятся. Их остановка свидетельствует о достижении нужной оси. Дальнейшие преимущества: Проверка торцового биения поверхности относительно шпинделя Компенсируется ошибка концентричности шпинделя или зажима >> юстировка не требуется! Hеобычно большой измерительный прибор со стрелками вносит ясность Сменные насадки щупа
