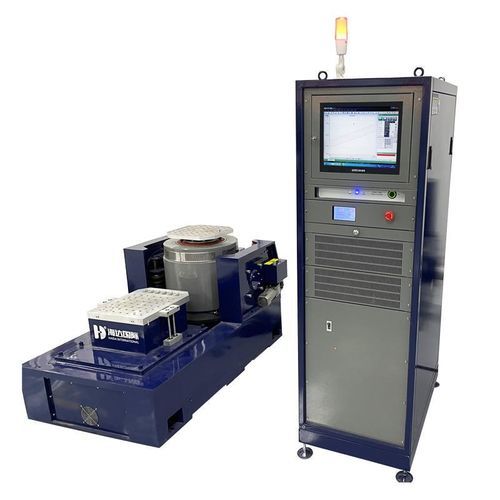

Испытательная машина вибрация HD-Snake-VH

с ударомускоренияавтоматическая

Общее описание
Серия электродинамических стендов HD-Snake-VH обеспечивает контролируемые испытания на случайную, синусоидальную вибрацию и удар для квалификации продукции, моделирования транспортировки и воспроизведения профильных нагрузок. Примеры моделей: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH. Системы поддерживают горизонтальное и вертикальное возбуждение и подходят для электроники, автомобильной и авиационно-космической отраслей, а также промышленного тестирования.

Области применения

• Автомобильные компоненты: мультимедийные системы, датчики, исполнительные механизмы, ЭБУ, компоненты гибридных/электрических приводов, аккумуляторы и тормозные узлы.
• Авиация и космос: бортовая электроника, детали двигателей, изделия из смол, уплотнительные материалы.
• Электронные компоненты: дисплеи, печатные платы, разъемы, двигатели и оборудование, подвергающееся транспортным ударам.
• Телекоммуникации и приборостроение: антеннные компоненты, промышленные моторы, навигационное и бортовое телекоммуникационное оборудование.
• Прецизионная техника: промышленные роботы, цифровые камеры, объективы, оптические узлы и компоненты поверхностного монтажа.
• Электрооборудование: трансформаторы, инверторы, топливные элементы и крупные литий-ионные батареи.
• Транспортная среда: компоненты рельсового подвижного состава, строительная техника и оборудование, перевозимое по неровным дорогам.

Технические характеристики (по моделям)

• Семейство моделей: HD-Snake-VH (пример: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH).
• Номинальная синусная/случайная сила: 6 кН–50 кН в зависимости от модели.
• Номинальная ударная сила: 12 кН–100 кН в зависимости от модели.
• Диапазон частот: зависит от модели, обычно 2–3000 Гц (некоторые модели до 2800 Гц).
• Максимальное ускорение: до 100G (980 м/с²).
• Максимальное перемещение: до 76 мм (в зависимости от модели); максимальная скорость ≈ 1.8–2.0 м/с (по заказу).
• Направления вибрации: горизонтальное и вертикальное (одна ось, опции вертикального расширителя планшайбы).
• Примеры якорей: диаметры Φ240–Φ445 мм; эффективная масса якоря 10–50 кг в зависимости от модели.
• Крепление стола: 17 × M10; расширительные платформы с нержавеющими втулками под M10; пример расположения отверстий 100×100 мм для горизонтальных платформ.
• Максимальная грузоподъемность: типично 200–800 кг в зависимости от модели.
• Магнитный соответствие: утечка < 10 гаусс; частота осевой вибрационной изоляции: 2,5 Гц.
• Питание: трехфазный переменный ток 380 В, 50/60 Гц.

Усилитель мощности

• Максимальная выходная мощность (в зависимости от модели): 10 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA.
• КПД преобразования: ≥ 90 %.
• Частота коммутации: 116 kHz.
• Приблизительные габариты усилителя: 720 × 550 × 1700 мм (Д × Ш × В); приблизительный вес: ~480 кг.

Платформы-экспандеры

• Вертикальная платформa-экспандер: размеры 400×400 мм–1200×1200 мм (зависит от модели); материал: алюминиевый сплав; макс. рабочая частота при random до 2000 Hz; крепежные отверстия с нержавеющими втулками M10; примерный вес по размерам: 25–200 кг.
• Горизонтальная скользящая платформа: те же размеры и характеристики, что и у вертикальных эксандеров: алюминиевый сплав, до 2000 Hz, втулки M10 из нержавеющей стали, примерный вес 25–200 кг.

Стандарты и соответствие

• Разработано для проведения испытаний в соответствии с MIL-STD, DIN, ISO, ASTM, IEC, ISTA (включая ISTA‑3A / ISTA‑6), GB, GJB, JIS, BS и другими распространенными международными стандартами.
