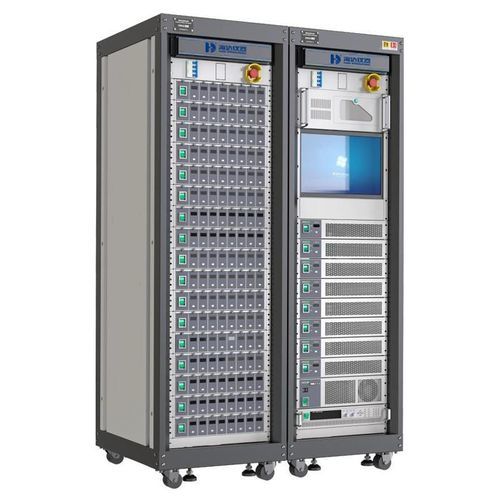

Тестер напряжения 8018-HD

сопротивления изоляциимощностьсопротивление

Описание продукта
Система тестирования BMS 8018-HD предназначена для калибровки параметров, верификации и производственных испытаний систем управления батареями для электромобилей и энергохранилищ. Поддерживает моделируемые выходы батареи, высокоточные источники, моделирование температуры и многоканальные испытания, формирует подробные отчеты о тестах.

Технические характеристики продукта

• Модели: 8018-HD-BMS-5V3A/5A/10A-24S~240S-200A/400A/600A; базовая модель: 8018-HD
• Напряжение PACK (измерение): 5–1000 V; точность 0,1% F.S; разрешение 0,1 V
• Моделируемое напряжение элемента: 0,1–5 V; точность 0,01%R.D ±0,02% F.S; разрешение 0,1 mV
• Диапазоны моделируемого выходного тока: 1–5000 μA и 1–3000 mA; точность 0,01%R.D ±0,1% F.S; разрешения 0,1 μA / 0,1 mA
• Высокоточный источник постоянного тока: варианты 0–200 A / 400 A / 500 A / 600 A; точность ±0,05% F.S; разрешение 1 mA
• Моделирование температуры: -50 ℃ до 300 ℃; разрешение 0,1 ℃; точность 0,1%R.D ±3% F.S
• DC высоковольтный источник: 0–1000 V, 0–10 A; точность по напряжению 0,1%RD ±0,1%FS; точность по току 0,1%RD ±0,1%FS
• Высокомощный резистор: 2 набора, 5 KΩ–10 MΩ; минимальный шаг 5 KΩ
• I/O и связь: конфигурируемые модули DI/DO и AI/AO; CAN‑модули ×4; поддержка CANBUS / RS485 / RS232 / I2C / SUMBUS

Базовые функциональные тесты (примеры)

• OCV тест
• Тесты энергопотребления при включении и в работе
• Тесты потерь мощности / потребления в режиме ожидания
• Тест точности измерения температуры ячейки
• Сравнение общей напряжения и SOC
• Верификация сопротивления изоляции
• Тест функции балансировки
• Тесты сигналов тревоги (напряжение/ток/температура/SOC)
• Тесты сигналов I/O и выборки напряжения
• Тесты связи: CANBUS / RS485 / RS232 / I2C / SUMBUS

Функциональные тесты продукта

• Тест статического потребления тока
• Проверка точности тока
• Тест балансирующего тока
• Тест и верификация сопротивления изоляции
• Проверка точности напряжения
• Моделирование зарядного сигнала по государственному стандарту

Преимущества продукта

• Виртуальная архитектура батареи: отсутствие риска короткого замыкания, безопасная и гибкая эксплуатация; модульное расширение до 400S
• Программное обеспечение с модульной настройкой проектов тестирования: производственная валидация, НИОКР, исследовательские испытания; поддержка вторичной разработки
• Ручной запуск и автоматические тесты одним нажатием (кнопка, штрихкод, запуск PLC)
• Многоканальные независимые тесты для повышения производительности
• Синхронизация на миллисекундном уровне для моделирования работы аккумуляторного блока
• Поддержка длительных тестов старения и проверок надежности

Технические параметры

• Модель: 8018-HD
• Напряжение PACK (измерение): 5–1000 V; точность 0,1% F.S; разрешение 0,1 V
• Моделируемое выходное напряжение: 0,1–5 V; точность 0,01%R.D ±0,02% F.S; разрешение 0,1 mV
• Моделируемый выходной ток: 1–5000 μA и 1–3000 mA; точность 0,01%R.D ±0,1% F.S; разрешения 0,1 μA / 0,1 mA
• Моделируемая выборка батареи: те же диапазоны напряжения/тока и точности, что и у моделируемого выхода
• Способность поглощать ток: 1–3000 mA; точность 0,01%R.D ±0,1% F.S; разрешение 0,1 mA
• Моделирование температуры: -50 ℃ до 300 ℃; разрешение 0,1 ℃; точность 0,1%R.D ±3% F.S
• Высокоточная постоянная токовая нагрузка: 0–200 A / 400 A / 500 A / 600 A; точность ±0,05% F.S; разрешение 1 mA
• DC высоковольтный источник: 0–1000 V, 0–10 A
• Высокомощный резистор: 2 набора, 5 KΩ–10 MΩ; минимальный шаг 5 KΩ
• Конфигурируемые модули I/O и связи; поддержка CANBUS / RS485 / RS232 / I2C / SUMBUS
