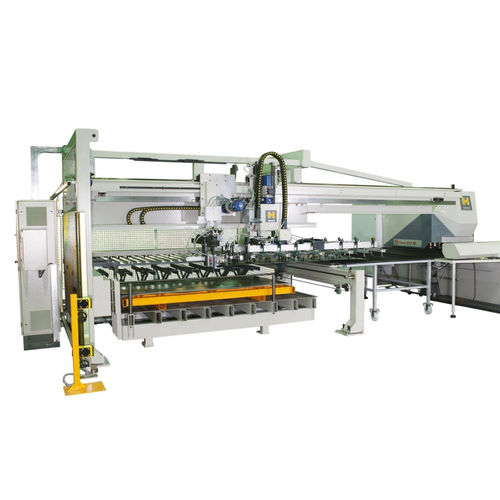

Система загрузки и разгрузки для пластин SHEET TRANSFER 3015

автоматическая

ПЕРЕДАЧА 3015 ЛИСТА конструирована для загрузки листов от паллета на машину CNC пробивая, и разгружать пробитого листа от таблицы машины на штабелируя блок. Большая ЭВМ системы твердая, скрепленная болтами структура со сверх-проставленными размеры линейными проводниками и моторизованные фуры. Она состоит из: Загрузочный механизм с блоком разъединения листа и блоком толщины измеряя: - Паллет с листами положен на сверх-проставленную размеры структуру рамки с 2 магнитами для предвыделения стальных пластин и 3 баров стопа для того чтобы калибровать материал. Нагружая блок состоит из рамки нося пневматические чашки всасывания и особенную пневматическую систему (передний левый угол) для разъединения листов. Эта особенная пневматическая система трясет передний левый угол листа для того чтобы отделить лист от одного под, с дополнительной помощью от двигателя обжатого воздуха через прибор выдувания воздухом (регулируемый в высоте). - Вертикальное движение рамки чашки всасывания имеет 2 скорости для лучшего разъединения листов. Как только лист поднят, особенный прибор измеряет толщину листа для проверки был принят ли только 1 лист. Если это случай, то особенная промежуточная таблица приходит между поднятым листом и паллетом листа, на такую же высоту таблицы пробивая машины. - В этот момент, система ждет пробивая машину для того чтобы закончить пробить предыдущий лист. Когда предыдущий лист закончен, новый лист двинут горизонтально к машине и придержан на около 25 mm выше пробитый лист на таблице пунша.
